REF_18VDC_MTRC

新規
モーター制御に最適化されたMOSFETのOptiMOS™ 7 40 Vを搭載したモーター制御リファレンス ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

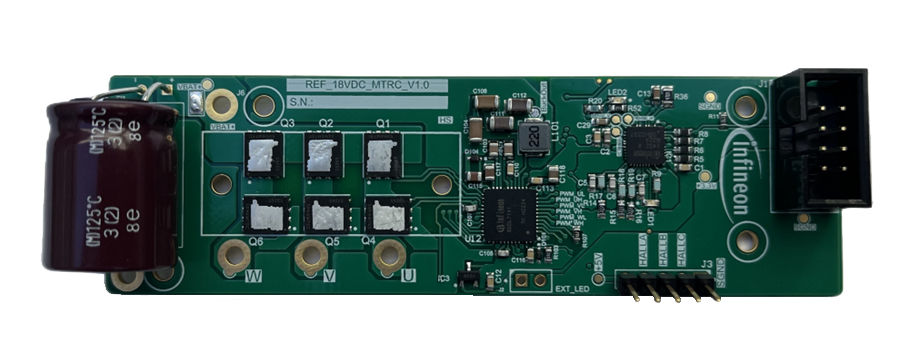

REF_18VDC_MTRC
REF_18VDC_MTRC

製品仕様情報

  • Pout (for 10 sec) max
    820 W
  • Pout (for 10 min) max
    500 W
  • PWM周波数
    10 kHz to 29 kHz
  • インターフェース
    Input connection motor phase connection hall sensor connection J-link connection external LED connection
  • コンフィギュレーション
    BAS3005A-02V, 6EDL7141, ISCH57N04NM7VSC, XMC1402-Q040X0032 AA
  • トポロジー
    3-Phase Motor
  • ファミリー
    Motor Driver
  • ボードタイプ
    Reference Board
  • ボード名
    REF_18VDC_MTRC
  • 入力タイプ
    DC
  • 動作電圧
    14 V to 22 V, 22 V
  • 周波数
    10 kHz to 20 kHz
  • 実装
    PCB mounting holes
  • 寸法
    300 x 100 x 120 mm (L x W x H)
  • 対象アプリケーション
    Motor Control & Drives
  • 評価ボード製品マッピング
    BAS3005A-02V, XMC1402-Q040X0032-AA, ISCH57N04NM7VSC, 6EDL7141
  • 認定
    Consumer
  • 説明
    REF_18VDC_MTRC motor-drive inverter reference board, designed to implement the OptiMOS™ 7 40 V motor-drive–optimized power MOSFET in a compact form factor and support up to 820 W peak power for high performance power tools and gardening tools.
  • 電源電圧
    14 V to 22 V
推奨
OPN
REF18VDCMTRCTOBO1
製品ステータス active and preferred
インフィニオンパッケージ LG-MADK-1
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ LG-MADK-1
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
インフィニオンのREF_18VDC_MTRCモーター制御インバータ リファレンス ボードは、コンパクトな設計でモーター ドライブに最適化されたインフィニオンのパワーMOSFETのOptiMOS™ 7 40 Vを、コンパクトな設計に実装し、最大820 Wのピーク電力をサポートすることを目的としています。

機能

  • 供給電圧範囲: 14 V～22 V
  • 定格電力: 500 W、10分間
  • ピーク出力: 820 W、10 秒間
  • スイッチング周波数: 10 kHz～20 kHz
  • GUI操作

利点

  • きわめて低いRDS(on) MOSFET
  • 堅牢なファームウェア
  • 使いやすいGUI
  • 広い入力電圧範囲
