REF-10W ADAPTER

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-10W ADAPTER
REF-10W ADAPTER

製品詳細

  • ccm操作
    no
  • Gen
    2
  • Iout (1)
    2,1
  • PowerESIM
    yes
  • Vout (1)
    5
  • アプリケーション
    Adapter
  • インダクタンス
    1600uH
  • スタンバイMax (@ Vin 115V)
    29
  • スタンバイMax (@ Vin 230V)
    31
  • スタンバイMax (@ max Vin (typ.300V))
    34
  • デバイス
    ICE2QS03G
  • トランス フットプリント
    E13
  • パッケージ
    DSO-8
  • ファミリー
    Power Controller (PWM, PFC), MOSFET
  • フルパワー
    10.5
  • ボードタイプ
    Reference Board
  • モード
    QR
  • 備考
    very compact design
  • 入力電圧
    90 V to 264 V
  • 入力電圧範囲
    wide
  • 出力数
    1
  • 種類
    IC only
  • 絶縁型
    yes
  • 製品カテゴリ
    Evaluation Boards
  • 言語
    SPICE
OPN
REF10WADAPTERTOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

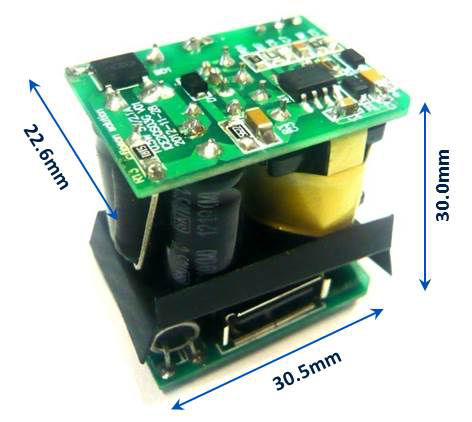

10W 5V Mini USB Adapter Reference BoardThis is a 10.5W 5.0V USB adapter reference design using Infineon Quasiresonant PWM IC ICE2QS03G and CoolMOS™ IPU60R950C6 (IPAK) in a small form factor with various mode of protections for a high reliable system.

機能

  • Plug size adapter design
  • Input Standby Power <40mW
  • Average efficiency of 80%
  • Output Overshoot/Undershoot dynamic load response ±2%

利点

  • Elimination of common mode choke and passed conducted emissions EN55022 (CISPR 22) class B with >6dB margin

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

10W-Adapter-reference-design-2
10W-Adapter-reference-design-2
10W-Adapter-reference-design-2 10W-Adapter-reference-design-2 10W-Adapter-reference-design-2
10W-Adapter-reference-design-3 10W-Adapter-reference-design-3 10W-Adapter-reference-design-3
×
