MOTEON-TRACEBOX

モーター制御ソフトウェアを検証する簡単な方法。
ボード
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

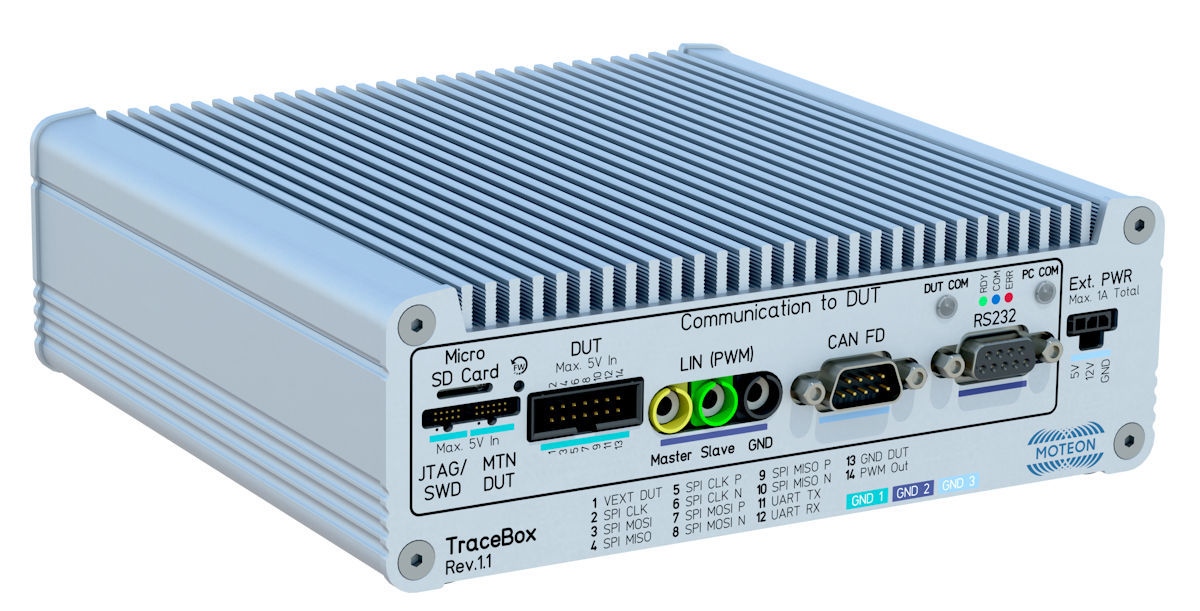

MOTEON-TRACEBOX
MOTEON-TRACEBOX

製品詳細

  • インターフェース
    Power Supply: DC power jack, LAB/banana sockets, External power supply, Communication to PC: CAN FD to PC, Ethernet and EtherCAT, USB Trace and USB Debug DUT, Communication to DUT: JTAG/SWD, MTN DUT and additionally a DUT interface, LIN (PWM), CAN FD to DUT, RS232, Others: microSD memory card, SYNC I/O pin
  • ファミリー
    Debug and tracing Tool
  • 寸法
    61.5 x186.5 x177.0 mm
  • 温度範囲
    15 ... 40 °C
  • 説明
    The TraceBox is a versatile data acquisition and communication tool for the development and validation of motor control software that can be used in conjunction with real target hardware.
  • 電源電圧
    12 V to 60 V
推奨
OPN
MTNTBTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ N/A
包装形態 N/A
水分レベル N/A
モイスチャーパッキン N/A
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 0
包装形態
水分レベル -
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS対応
TraceBoxは、実際のターゲットハードウェアと組み合わせて使用できるモータ制御ソフトウェアの開発と検証のための汎用性の高いデータ収集および通信ツールです。TraceBoxは、お客様のアプリケーションとPCの間に接続され、プラグアンドプレイで必要なインターフェースを確立し、ユーザーフレンドリーなPCツールでデバイスを制御します。

機能

  • 低コストのマイクロコントローラ(例:...Infineon TLE987x)
  • さまざまなアプリケーションプロトコルおよびインターフェース(LIN、CAN FD、RS232)
  • SWDを介したフラッシュおよびデバッグ(XMCTMリンク機能)により、組み込みテスト環境でのテスト対象のデバイスをEtherCAT経由で切断および再接続することなく<
  • >Time同期を行わずに、エラー(例:...
  • MOTIXTM Solution Designer)
  • Fixテストおよび開発セットアップ
  • ソフトウェアエラーとシステム動作の効率的な特定
  • 評価ローター位置推定器
  • セットアップおよび検証位置センサー
  • タイミング測定、 状態変化の監視
  • テストベンチの概念への統合
  • ソフトウェア開発とデバッグ
  • ソフトウェアのバグとシステム動作の特定と分析
  • 複数の開発セットアップメンバーの同期
  • タイミング測定、 状態変化監視

利点

  • モータ制御アルゴリズムの検証 &信号解析
  • 開発フェーズ全体にわたる問題の特定
  • 開発コストの削減とプロジェクトスケジュールの維持
  • 進行中の開発プロセスにおけるソフトウェア適応の検証
  • インストールされた実装に直接実装し、 アプリケーション指向の状態
  • さまざまなユースケースに対応する1つの標準デバイス
  • 第1世代のTraceBox

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

TraceBox Block Diagram
TraceBox Block Diagram
TraceBox Block Diagram TraceBox Block Diagram TraceBox Block Diagram
×
