KIT_PSC3M5_DP1

PSOC™ Control C3M5 Complete System Dual Buck Evaluation Kit
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_PSC3M5_DP1
KIT_PSC3M5_DP1
ユーザーマニュアル

製品詳細

  • GPIO/シールドの互換性
    120 pin connector
  • コア
    ARM Cortex M33
  • センサー
    Temperature sensors
  • デバイス
    PSC3M5FDS2AFQ1
  • ファミリー
    PSOC™ Control C3
  • プログラマー/デバッガ
    JLINK debugger
  • 特長
    Power LED, ACT_LED, Fault_LED
  • 速度［m/s］
    ModusToolbox
推奨
OPN
KITPSC3M5DP1
製哝ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製哝ステータス
Active
インフィニオンパッケージ N/A
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応

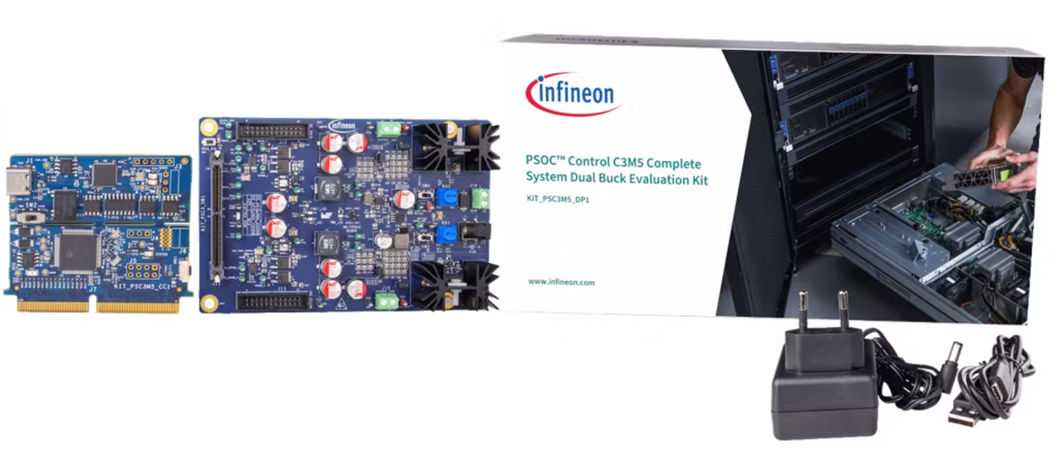

The PSOC™ Control C3M5 DP1 evaluation kit consist of a digital power control card featuring PSC3M5FDS2AFQ1 and a dual buck power board with out of the box 24V input 5V output.  This easy-to-use kit is designed to help engineers in the learning and testing of digital power control applications with dual buck configuration.  The control card integrates an isolated onboard debugger for a plug-and-play experience.

機能

  • Voltage Control Mode (VCM) default
  • Peak Current Control Mode (PCCM)
  • Multiphase synchronous buck converter
  • Up to four buck channels are possible
  • Two on-board variable and transent loads
  • Bode plots measurement ready
  • Test points for buck coverter details
  • Power LED, ACT_LED, and Fault LED
  • 24V DC adapter

利点

  • Full software ecosystem ModusToolBox
  • Code example start code development
  • Dual buck evaluation
  • Second dual buck board connection

用途
