KIT_DRIVER_2EDN7524R

生産終了

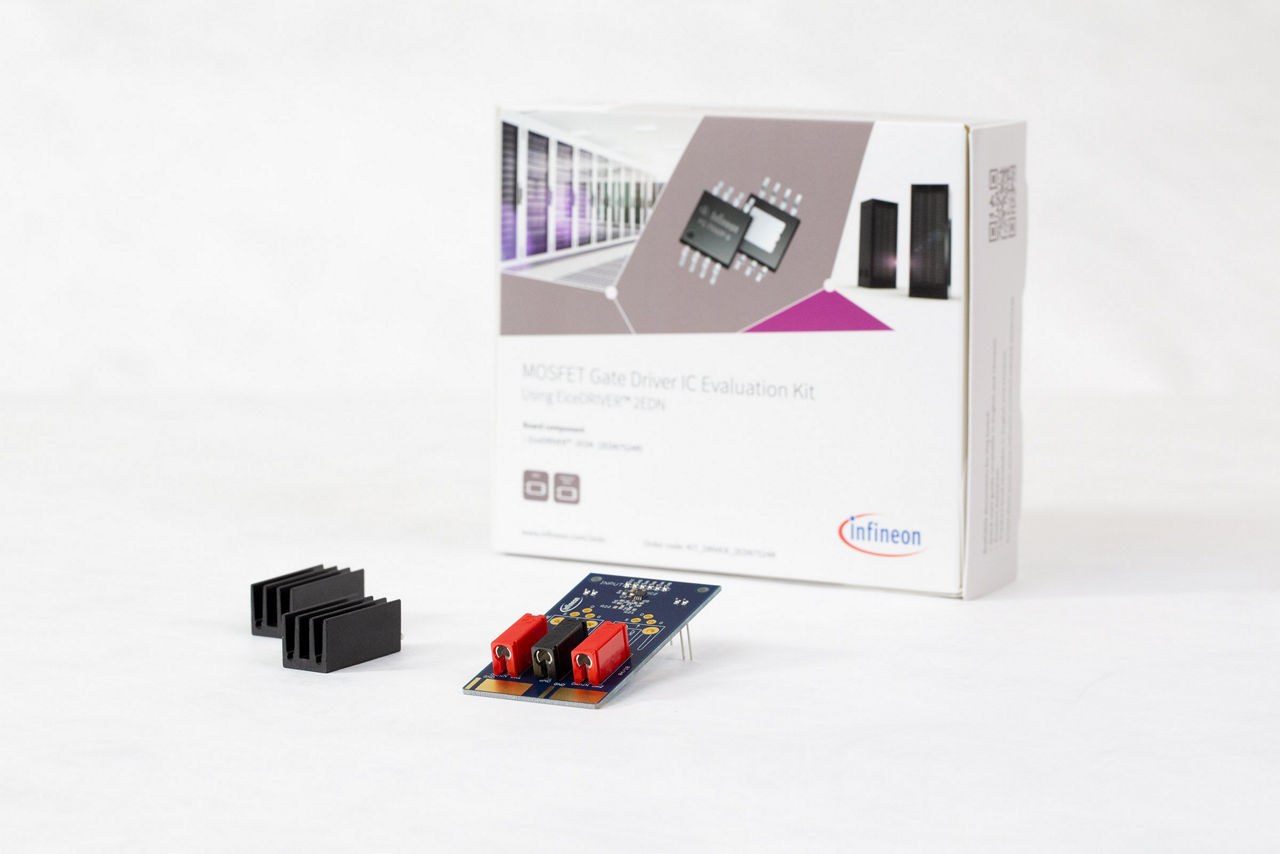

Evaluation kit for EiceDRIVER™ 2EDN7524R dual-channel low-side non-isolated gate driver IC
その他の技術情報

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_DRIVER_2EDN7524R
KIT_DRIVER_2EDN7524R
その他の技術情報

製品詳細

  • サブアプリケーション
    Adapter
  • トポロジー
    Low-side switch
  • ファミリー
    Gate Driver
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 周波数
    100 kHz to 200 kHz
  • 実装
    THD
  • 寸法
    85 x 44 x 55mm
  • 対象アプリケーション
    SMPS, Power Supplies, Industrial
  • 製品名
    KIT_DRIVER_2EDN7524R
  • 認定
    Consumer
  • 電源電圧
    10 V to 20 V
OPN
KITDRIVER2EDN7524RTOBO1
製品ステータス discontinued
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
Infineon's 2EDN7524R kit tests the non-isolated gate driver IC in TSSOP 8pin package. Integrated circuitry enables 2EDN7524R characteristic discovery and influence evaluation on load signals. It feeds two MOSFETs, suggesting CoolMOS™ or OptiMOS™. Requires external function generator, DC power. Zero-power load mirrors an RC filter. Features include MOSFET testing, power-up via banana connectors, and potential daughter card link.

機能

  • Complete and easy-to-use solution platform integrating Infineon’s 2EDN7524R EiceDRIVER™ gate driver IC and CoolMOS™ or OptiMOS™ power MOSFETs
  • Possible to evaluate the influence of the gate load (Rg or Cgs) on the driving behavior of the 2EDN7524R
  • Easy to replace and test different power MOSFETs in TO-220 package
