KIT_600W_LLC_AN_CTRL

生産終了
その他の技術情報

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_600W_LLC_AN_CTRL
KIT_600W_LLC_AN_CTRL
その他の技術情報

製品仕様情報

  • Pout
    0 W to 600 W
  • インターフェース
    NA
  • サブアプリケーション
    Industrial, Server
  • トポロジー
    LLC, Half Bridge
  • ファミリー
    Power Controller (PWM, PFC)
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧
    11.8 V to 12.2 V
  • 出力電流
    0 A to 50 A
  • 周波数
    90 kHz to 400 kHz
  • 実装
    THD, SMD
  • 寸法
    50 x 35 x 18mm
  • 対象アプリケーション
    Power Supplies
  • 製品名
    KIT_600W_LLC_AN_CTRL
  • 認定
    Industrial
  • 電源電圧
    350 V to 410 V
OPN
KIT600WLLCANCTRLTOBO1
製品ステータス discontinued
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

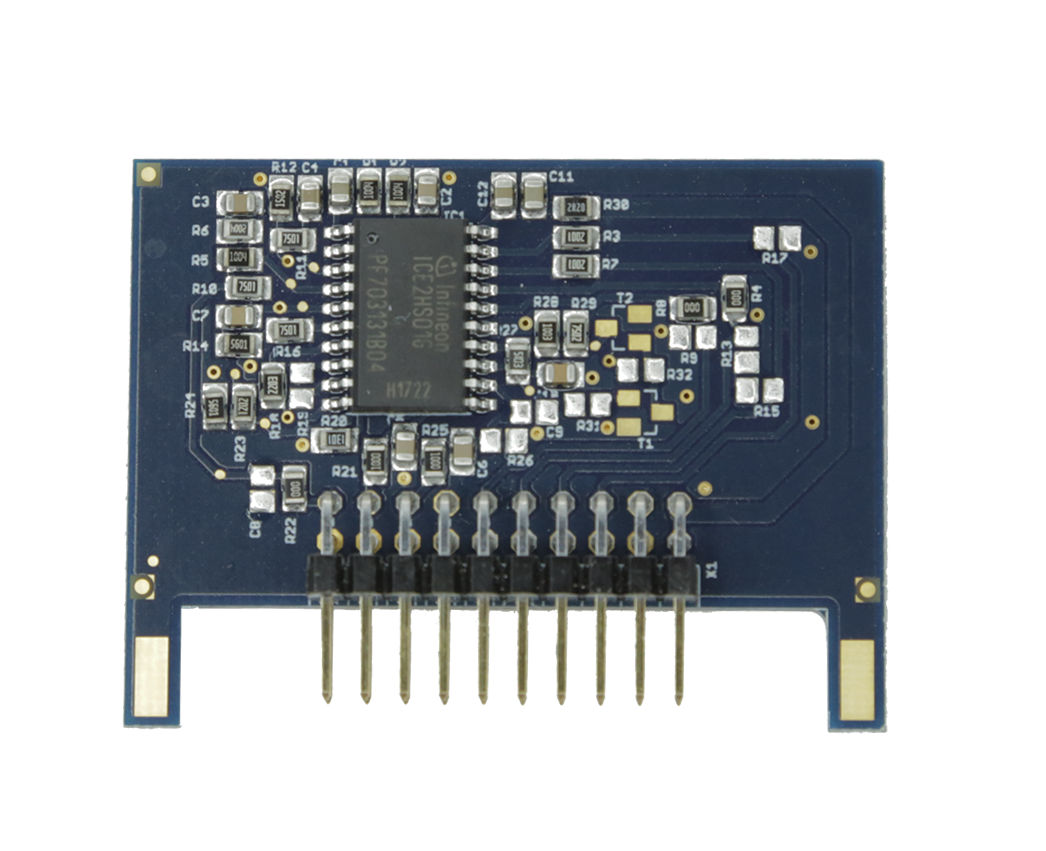

This adapter kit is intended for use when replacing a digital control card with its analog alternative. The kit offers as a replacement option Infineon's ICE2HS01G LLC controller and is compatible with all Infineon EVAL_600W_12V_LLC boards. The kit offers accurate driving scheme for both primary and secondary MOSFETs.

機能

  • Full analog control
  • Infineon ICE2HS01G LLC controller
  • Accurate driving scheme

利点

  • 80+ Titanium standard achieved
  • Optimal use of MOSFET devices
  • LLC critical conditions prevention
  • ZVS achieved in entire load range
