EVALSF3-ICE3B0365J
お問い合わせください
RoHS対応

EVALSF3-ICE3B0365J

Application note
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVALSF3-ICE3B0365J
EVALSF3-ICE3B0365J
Application note

製品仕様情報

  • ファミリー
    CoolSET™
  • ボードタイプ
    Evaluation Board
  • 製品名
    EVALSF3-ICE3B0365J
OPN
EVALSF3ICE3B0365JTOBO1
製品ステータス on request
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

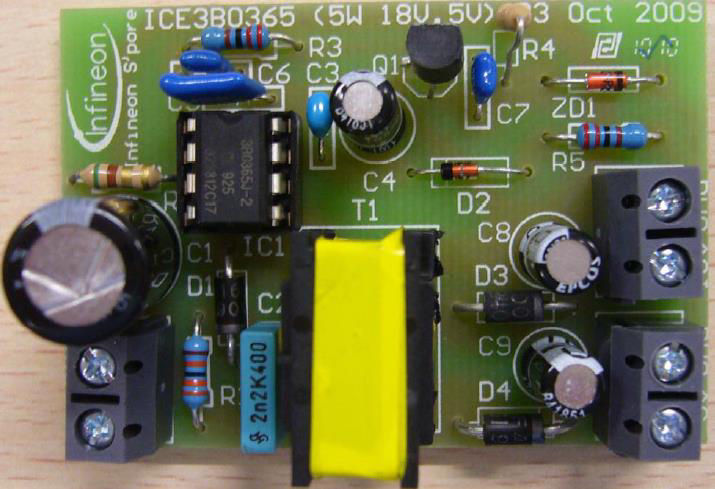

The power supply board employs F3 CoolSET™ ICE3B0365J for a non-isolated flyback converter. It operates from 275VDC to 375VDC input, with 5V and 18V outputs through a simple single transistor control. It offers up to 5W power across outputs, operates in Discontinuous Conduction Mode (DCM) at 67 kHz frequency with jittering.

特長

  • 650V avalanche rugged CoolMOS™ with built in switchable Startup Cell
  • Active Burst Mode for lowest Standby Power at light load controlled by Feedback signal
  • BiCMOS technology provide wide Vcc voltage range
  • Fast load jump response in Active Burst Mode
  • 67kHz fixed switching frequency
  • Auto Restart Mode for Over temperature protection, Over voltage protection, Overload protection, Open
  • Loop protection and VCC Undervoltage protection
  • Blanking Window for short duration max current
  • User defined Soft Start
  • Max Duty Cycle 72%
  • Propagation delay compensation provide accurate primary current limit
  • Frequency jittering for low EMI

利点

  • Low standby power
  • Good EMI performance

アプリケーション
