EVALQRC-ICE2QR0665Z
EVALQRC-ICE2QR0665Z
アプリケーションノート

製品詳細

  • ファミリー
    CoolSET™
  • ボードタイプ
    Evaluation Board
  • 製品カテゴリ
    CoolMOS™, CoolSET™
OPN
EVALQRCICE2QR0665ZTOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

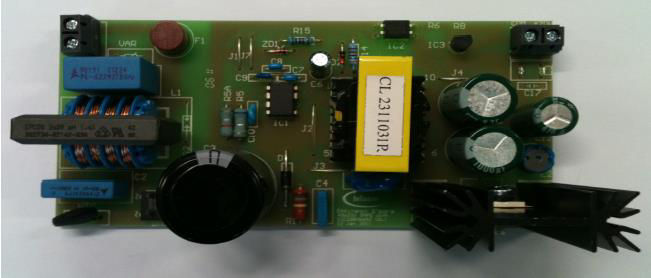

40W switch mode power supply board uses quasi-resonant flyback converter topology and ICE2QR0665Z CoolSET™. Integrated CoolMOS™ simplify PCB design and enhances efficiency. DCM control mitigates diode recovery issues. Frequency jittering boosts EMI performance. Infineon's technology enables low-load operation, improving efficiency. ICE2QR0665Z includes system protections. The approach optimizes transformer and diode sizes for cost-effectiveness.

機能

  • 650V avalanche rugged CoolMOS™ with built in depletion startup cell
  • Quasi-resonant operation
  • Digital frequency reduction with decreasing load
  • Cycle-by-cycle peak current limitation with foldback point correction
  • Built-in digital soft-start
  • Direct current sensing with internal Leading Edge Blanking Time
  • VCC under voltage protection: IC stop operation, recover with softstart
  • VCC over voltage protection: IC stop operation, recover with softstart
  • Openloop/Overload protection: Auto Restart
  • Output overvoltage protection: Latch-off with adjustable threshold
  • Short-winding protection: Latch-off
  • Over temperature protection: Autorestart
