生産終了
生産終了

EVAL-XMC4800PSOC6M5

生産終了
Controller board for MADKs with M5 connectors, enabling flexible product evaluations
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

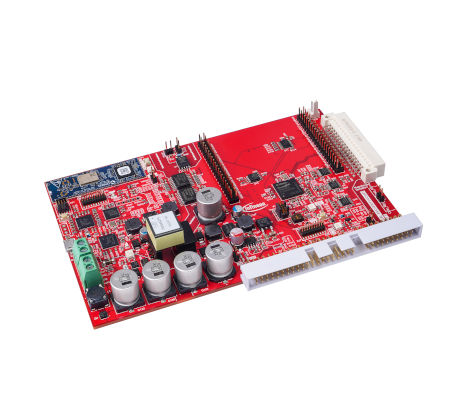

EVAL-XMC4800PSOC6M5
EVAL-XMC4800PSOC6M5
ユーザーマニュアル

製品詳細

  • Pout max
    15 W
  • アプリケーション
    Motor Control & Drive solutions
  • インターフェース
    MADK M5 32 Pin interface connector, USB
  • サブアプリケーション
    Motor Control, EV Charging, Industrial Drives
  • ファミリー
    PSOC™ 6
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧 max
    15 V
  • 寸法
    166.5x111.5x3.5mm
  • 対象アプリケーション
    motor drive
  • 製品名
    EVAL-XMC4800PSOC6M5
  • 認定
    Industrial
  • 電源電圧
    24 V
OPN
EVALXMC4800PSOC6M5TOBO1
製哝ステータス discontinued
インフィニオンパッケージ --
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスポャーパッキン DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製哝ステータス discontinued
インフィニオンパッケージ --
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
The EVAL-XMC4800PSOC™6M5 enables easy evaluation of the supported MADKs and can be used for designing own software extensions using ModusToolbox™. It comes with XMC4800 for control and with PSOC™ 6 for Wi-Fi connectivity. The board includes onboard debuggers, power supply, OPTIGA™ TrustM security solution and interfaces to connect encoders, resolvers and EtherCAT.

機能

  • XMC4800 for inverter and motor control
  • PSOC™ 62 MCU + Murata 1LV module incl. Wi-Fi & GUI
  • Reinforced isolation between MCUs
  • ModusToolbox™ enabled
  • Onboard USB debugger/programmer for MCUs
  • Onboard 24 V/15 W flyback DC/DC
  • Onboard OPTIGA™ TrustM
  • I/F to MADKs with M5 connector
  • I/F connectors for EtherCAT add-on
  • I/F external encoder/resolver circuitries
  • CAN interface

利点

  • Easy-to-use embedded GUI
  • Wi-Fi access for touch-free testing
  • Flexible hardware configurations
  • BSP available in ModusToolbox™
  • Fast system prototyping
