EVAL_XDP730-001

Evaluation board for digital eFuse XDP730-001
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_XDP730-001
EVAL_XDP730-001
ユーザーマニュアル

製品詳細

  • コンフィギュレーション
    XDP730-001, 2N7002, BSR315P, TLS835B2ELVSE
  • ファミリー
    Protection and Monitoring ICs
  • ボード名
    EVAL_XDP730-001
  • 入力タイプ
    DC
  • 出力電力
    0 kW to 3.6 kW
  • 出力電圧
    7 V to 80 V
  • 出力電流 max
    90 A
  • 実装
    Stand Offs
  • 寸法
    100 mm x 87 mm
  • 対象アプリケーション
    Data center and AI data center solutions
  • 認定
    Industrial
  • 電源電圧
    7 V to 80 V
OPN
EVALXDP730001TOBO1
製品ステータス coming soon
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

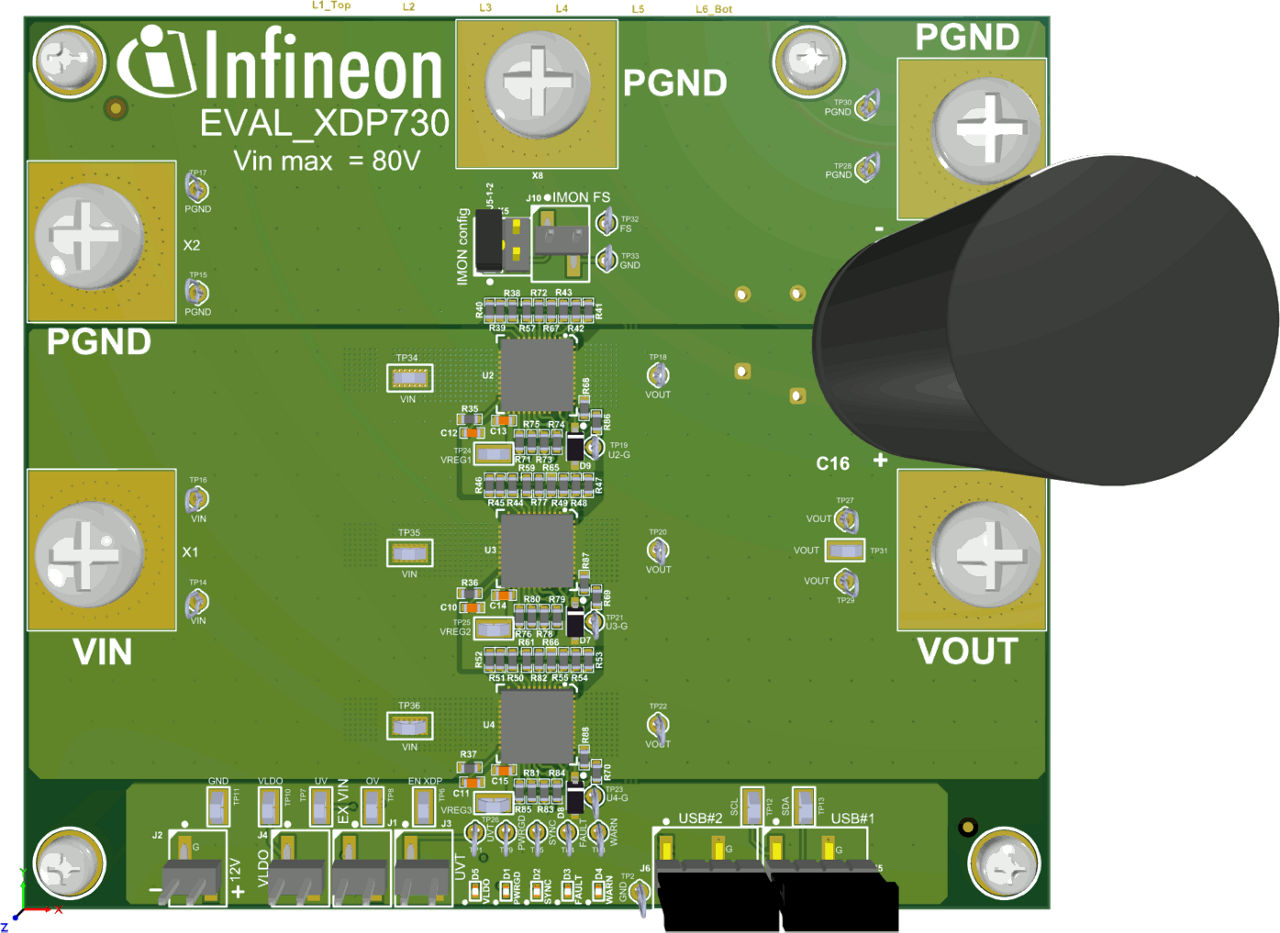

This board features XDP730-001, a digital eFuse integrating a XDP™ hot-swap controller, current sensor, and low RDS(on) OptiMOS™ FET with up to 30 A continuous current carrying capability into a single package. Potential applications are AI server cards, 48 V/54 V servers and data centers, 24 V/48 V industrial systems, power supplies and network routers and switches.

機能

  • Input voltage range 7 VDC - 80 VDC
  • Current rating 30 A/eFuse (total 90 A)
  • Integrated 100 V MOSFET, RDS(on) 1.5 mΩ
  • Integrated current sense
  • Auxiliary: on-board 3.3 V/5 V bias
  • Communication interface: I2C/PMBus
  • Analog current & voltage monitoring

利点

  • Current sharing to achieve higher IOUT
  • Evaluation of 3/2/1 eFuse(s) in parallel
  • Port for XDP™ designer dongle
  • Configurable 3.3 V/5 V bias
  • On-board I2C pull-ups

用途
