EVAL_XDM700-1

XDM700-1用評価ボード
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_XDM700-1
EVAL_XDM700-1
ユーザーマニュアル

製品仕様情報

  • Pout (範囲)
    0 W ～ 3000 W
  • コンフィギュレーション
    XDM700-1
  • ファミリー
    XDP™ digital power controller
  • ボードタイプ
    Evaluation Board
  • ボード名
    EVAL_XDM700-1
  • 入力タイプ
    DC
  • 出力電圧 (範囲)
    6 V ～ 80 V
  • 出力電流 (最大)
    50 A
  • 実装
    Stand Offs
  • 対象アプリケーション
    AI, GPU accelerator cards, server factories, SMPS Switch Mode Power Supply, Robotics
  • 認定
    Industrial
  • 電源電圧 (範囲)
    6 V ～ 80 V
OPN
EVALXDM7001TOBO1
製品ステータス coming soon
インフィニオンパッケージ LG-MADK-1
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ LG-MADK-1
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

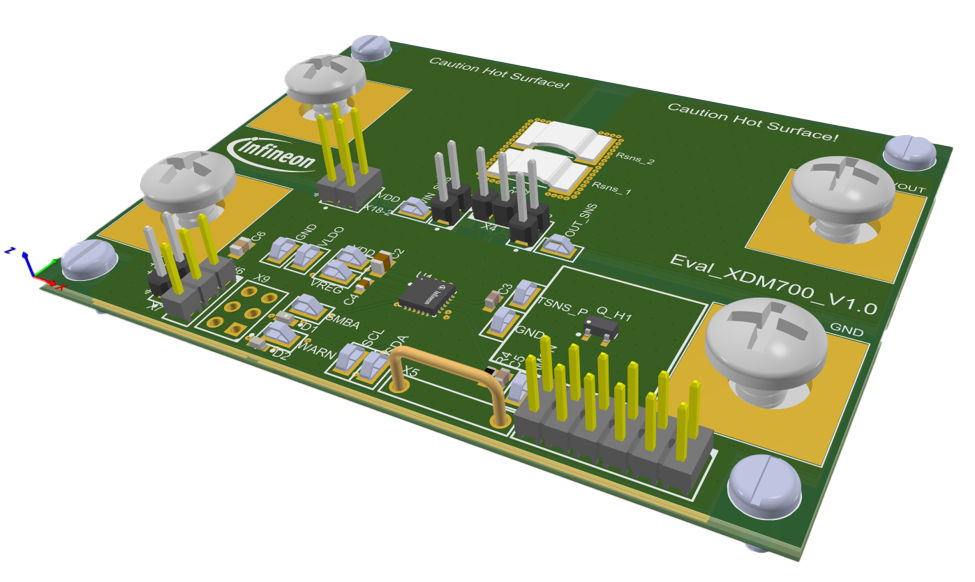

本ボードは、広い入力電圧範囲を備えたV/I/P/T/E監視コントローラー XDM700-1が搭載されています。本ボードは、電圧検出精度の評価用に2つの電圧検出入力を、電流検出精度の評価用にハイサイドに電流検知用シャント抵抗、そしてオンボード温度センサーを備えています。USB0010 (またはそれ以上) のドングルを介してXDP Designer GUIと簡単に接続でき、PMBus経由でテレメトリ データを取得できます。

特長

  • 広い入力電圧範囲: 5 V～80 V
  • ハイサイド電流検出
  • PMBus®インターフェースを搭載
  • 最大50 Aの連続電流に対応
  • I2Cプルアップ用オンボードLDO

利点

  • WARNおよびSMBALERT#用オンボード LED
  • 簡単なPMBusアドレス設定
  • オンボード温度センサー
  • プローブ ポイントに容易にアクセス
