EVAL-PS-IRS200X

Stepper motor evaluation board for 200 V half-bridge/high side and low side level shift gate driver IRS2005S/IRS2007S/IRS2008S
User manual
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-PS-IRS200X
EVAL-PS-IRS200X
個.
User manual

製品仕様情報

  • アプリケーション
    Stepper Motor, Power Tools, Drones, Motorcycles, E-Bikes & Small E-Vehicles, Wireless Charging, BLDC motor drives, Motor Control & Drives
  • サブアプリケーション
    Motorcycles, Drones, Power Tools, Stepper Motor, E-Bikes & Small E-Vehicles, Wireless Charging, BLDC motor drives
  • トポロジー
    Four Phase
  • ファミリー
    MOSFET, Gate Driver
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 周波数
    20 kHz
  • 対象アプリケーション
    Consumer, Industrial, Motor Control & Drives, Commercial
  • 製品名
    EVAL-PS-IRS200X
  • 認定
    Industrial
  • 電源電圧 (最大)
    20 V
推奨
OPN
EVALPSIRS200XTOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

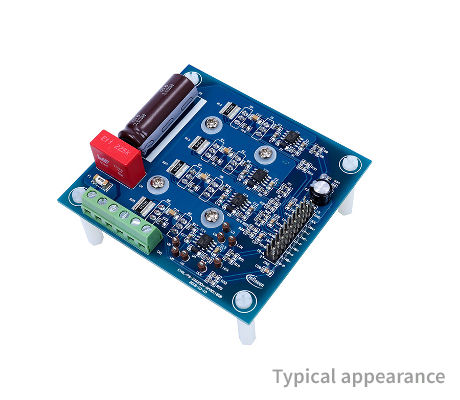

EVAL-PS-IRS200x board, specifically for stepper motors, integrates gate drivers, MOSFETs, and interface. Features 200V IRS2005S, IRS2007S, and IRS2008S gate drivers. Its four-phase leg shunt topology caters to most stepper motors with 24~72VDC input, using IPP180N10N3 G MOSFETs. Each phase leg current is sensed by the leg shunt, enabling motor control via an external controller. Available through Infineon's distribution network.

特長

  • Four-phase inverter
  • Individual leg shunt
  • Double-sized PCB supplies
  • DC voltage input with fused protec.
  • 200 V level shift gate driver
  • 100 V-rated MOSFET:
  • Very low On-resistance (18 mΩ)
  • Stepper motor can be run*
  • * external control board needed
  • Ext. imported aux. power supply
  • Installed heatsink
