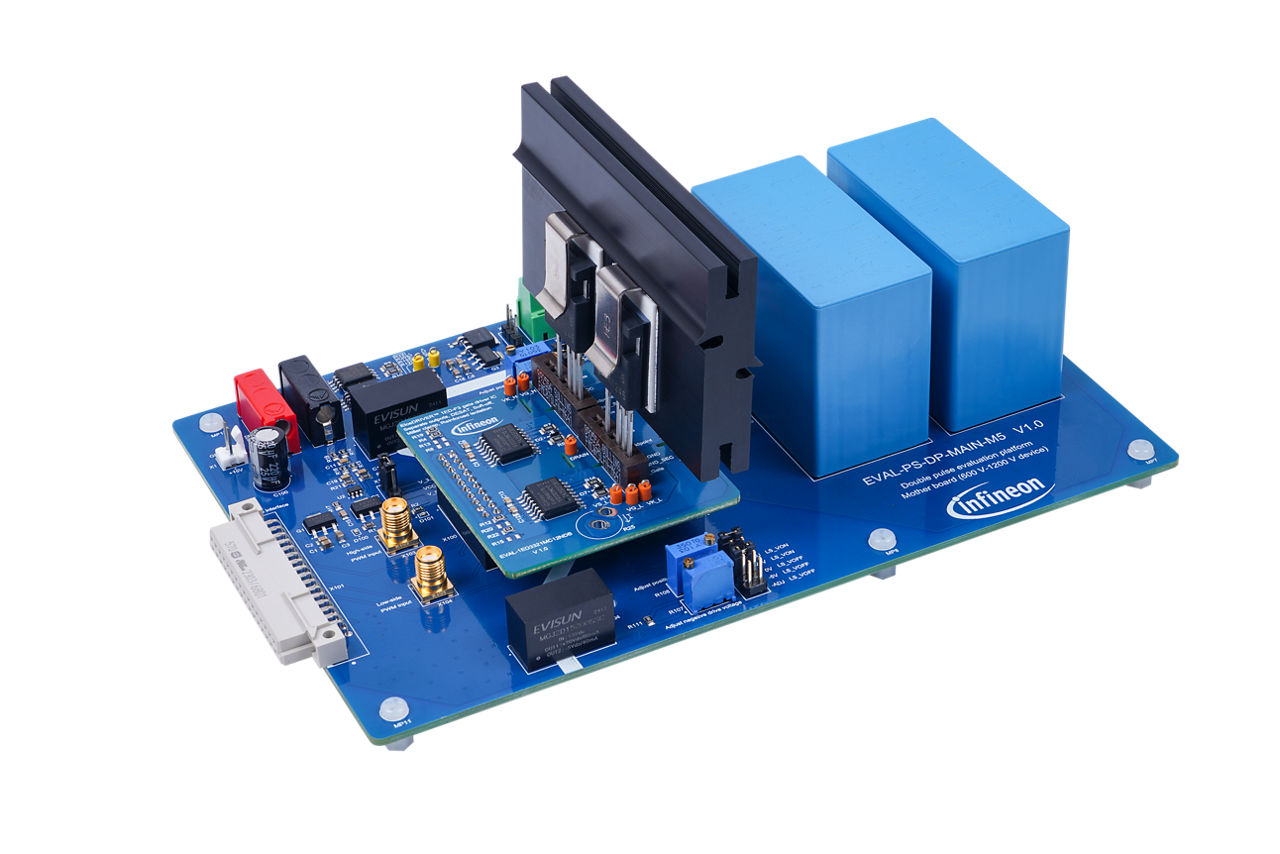

EVAL-PS-DP-MAIN-M5

Universal discrete Power Semiconductor 600 V - 1200 V in TO-247 3-/4-pin evaluation platform
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-PS-DP-MAIN-M5
EVAL-PS-DP-MAIN-M5
EA.
ユーザーマニュアル

製品詳細

  • Pout
    4 kW
  • アプリケーション
    Photovoltaic, Servo Drives, Servo, UPS, EV-charger
  • インターフェース
    MADK M5
  • サブアプリケーション
    Solar, UPS, Servo Drives
  • トポロジー
    Half Bridge
  • ファミリー
    IGBT Discrete, CoolSiC™ MOSFET
  • ボードタイプ
    Evaluation Board
  • モーターパワー
    4000 W
  • 入力タイプ
    DC
  • 周波数
    20 kHz
  • 寸法
    189x123 mm
  • 対象アプリケーション
    Solar, UPS, Motor Control & Drives
  • 製品名
    EVAL-PS-DP-MAIN-M5
  • 認定
    Industrial
  • 電源電圧
    800 V
推奨
OPN
EVALPSDPMAINM5TOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The Universal evaluation platform with EiceDRIVER™ gate driver IC demonstrates driving options for Discrete Power Semiconductors in TO247 3-pin and 4-pin. It includes a motherboard and gate driver card, designed modularly for future expansion. The motherboard supports up to 800 V and 130 A pulsed current.

機能

  • VCC2: -5V to +20V
  • VCC1 supply fixed at +5 V
  • SMA-BNC gate connection
  • Optional coaxialshunt current measure
  • Optimized commutation loop
  • External load inductor connection
  • Adjustable temperature testing

利点

  • Reference design with drivecard
  • Benchmark all TO-247 3 /4-pin packages
  • Modular for future expansion
