EVAL_PMG1_S3_DUALDRP

EVAL_PMG1_S3_DUALDRP is an evaluation platform for EZ-PD™ PMG1-S3 MCU with USB-C PD
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_PMG1_S3_DUALDRP
EVAL_PMG1_S3_DUALDRP
EA.
ユーザーマニュアル

製品詳細

  • Pout
    15 W to 140 W
  • コンフィギュレーション
    Single Phase
  • サブアプリケーション
    Consumer
  • トポロジー
    USB
  • ファミリー
    USB PD Controller
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧
    3.3 V to 28 V
  • 出力電流
    0.5 A to 5 A
  • 対象アプリケーション
    Smart speakers, Power Tools, Embedded devices, IoT
  • 認定
    Consumer
  • 電源電圧
    24 V
推奨
OPN
EVALPMG1S3DUALDRPTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ N/A
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 0
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

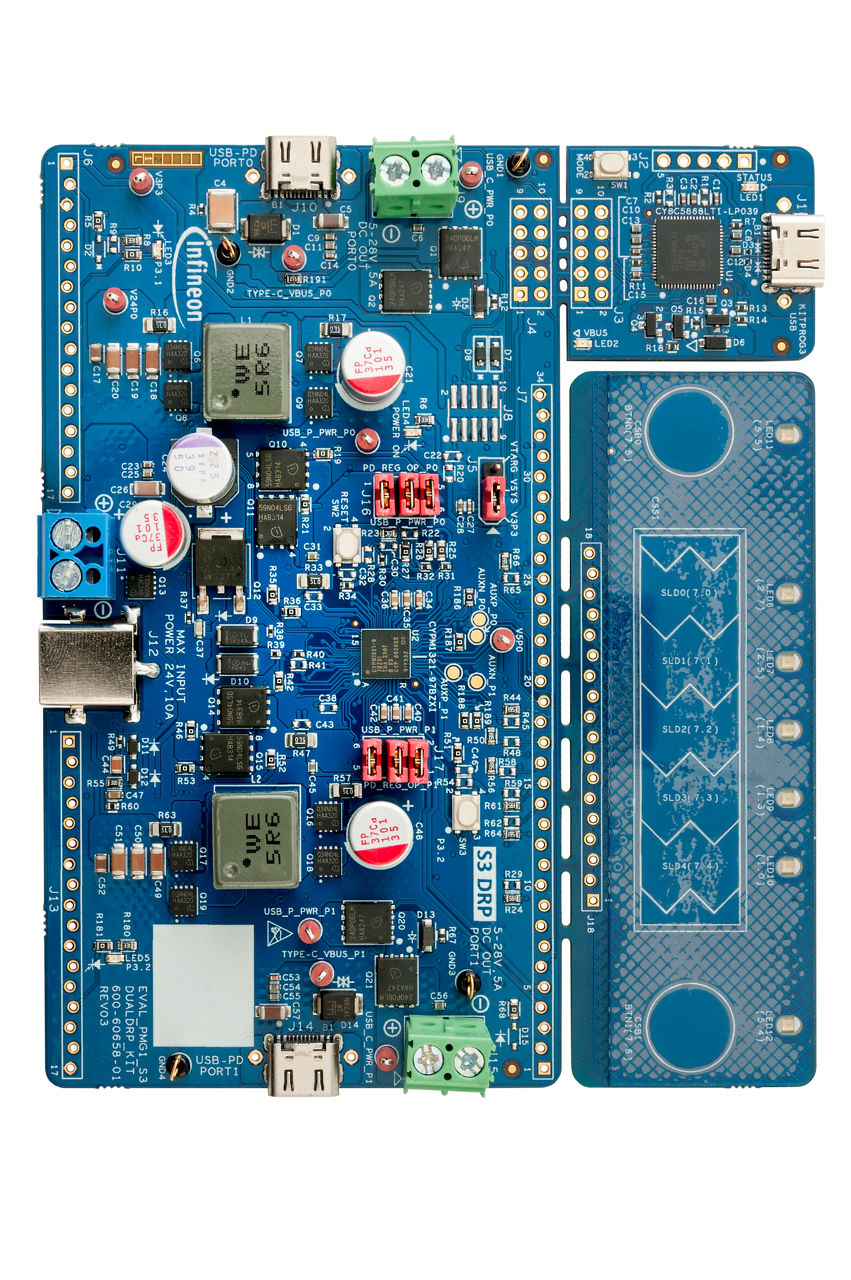

EVAL_PMG1_S3_DUALDRP is an evaluation kit for EZ-PD™ PMG1-S3 USB power delivery (PD) microcontroller (MCU). EZ-PD™ PMG1-S3 is targeted for applications that are powered by USB-C PD port and need a microcontroller for system and power management functions. The kit supports 2 USB-C PD ports with ability sink and source up to 140 W on each port. The kit is supported by EZ-PD™ PMG1 SDK available on ModusToobox™ .

機能

  • Supports USB-C PD 3.1 spec up to 140 W
  • ARM® Cortex® M0  256 KB Flash, 32 KB RAM
  • Support for EPR up to 28 V
  • High voltage protection circuits
  • Programmability to multiple standards
  • Customization to multiple standards
  • Highly configurable value-added features
  • Integrated CAPSENSE™ controller
  • SDK to support multiple applications
  • USB-C PD sink, USB-C PD DRP
  • Dual Port USB-C PD
  • Support for RTOS

利点

  • Fully programmable and flexible MCU
  • Allows easy application development
  • SDK & kits allow quicker time to market
  • Market proven USB-C PD stack
  • Integrated hardware protections
  • Integrated capacitive touch controller

用途
