EVAL-M3-IM564

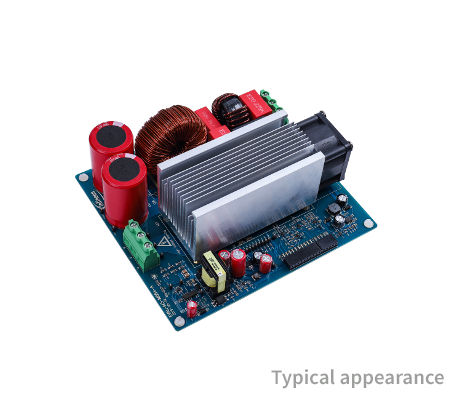

Evaluation board for CIPOS™ Mini, features 600V IM564-X6D
ユーザーマニュアル
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M3-IM564
EVAL-M3-IM564
EA.
ユーザーマニュアル

製品詳細

  • Pout max
    2800 W
  • Applications
    Industrial Drives, Compressors
  • Interfaces
    MADK-M3 30pin interface connector
  • Sub Application
    Compressors, Industrial Drives
  • Topology
    PFC, 3-Phase Inverter
  • Family
    Motor Driver, Microcontroller, iMOTION™ Motor Control ICs, Intelligent Power Modules (IPM)
  • Board Type
    Evaluation Board
  • Motor Power max
    2000 W
  • Input Type
    AC
  • Dimensions
    148x165
  • Target Application
    Commercial, Industrial, Automation, Consumer, Motor Control & Drives
  • Product Name
    EVAL-M3-IM564
  • Qualification
    Industrial
  • Supply Voltage max
    265 V
推奨
OPN
EVALM3IM564TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The EVAL-M3-IM564 supports initial application design with CIPOS™ Mini PFC-integrated IPMs. When combined with the matching control board EVAL-M3-102T, it creates a potent inverter + PFC system for evaluating Infineon technologies. Featuring the IM564-X6D, it integrates a 3-phase inverter stage and a PFC stage in a compact package, enabling rapid prototyping of various motor control systems with active PFC.

機能

  • Power stage to drive 3-phase motor
  • Power Factor Correction
  • 600 V blocking voltage
  • 20 A installed chip current
  • Max. PFC switching frequ. 150 kHz
  • 2800 W output power
  • With passive cooling
  • Testpads w/ hook for oscill. probes
  • MADK M3 interface connector
