EVAL-M1-IM241

Evaluation board for CIPOS™ Micro IPM, features 600 V IM241-L6T2B IPM
ユーザーマニュアル
ボード
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M1-IM241
EVAL-M1-IM241
EA.
ユーザーマニュアル

製品詳細

  • Pout max
    250 W
  • Applications
    Fans, Washing machines, Pumps, Fridges
  • Interfaces
    MADK-M1 20pin interface connector
  • Topology
    3-Phase Inverter
  • Family
    iMOTION™ Motor Control ICs, Microcontroller, Intelligent Power Modules (IPM), Motor Driver
  • Motor Power max
    250 W
  • Input Type
    AC
  • Dimensions
    100x100
  • Target Application
    Automation, Consumer, Industrial, Motor Control & Drives
  • Product Name
    EVAL-M1-IM241
  • Qualification
    Industrial
  • Supply Voltage
    230 V
推奨
OPN
EVALM1IM241TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

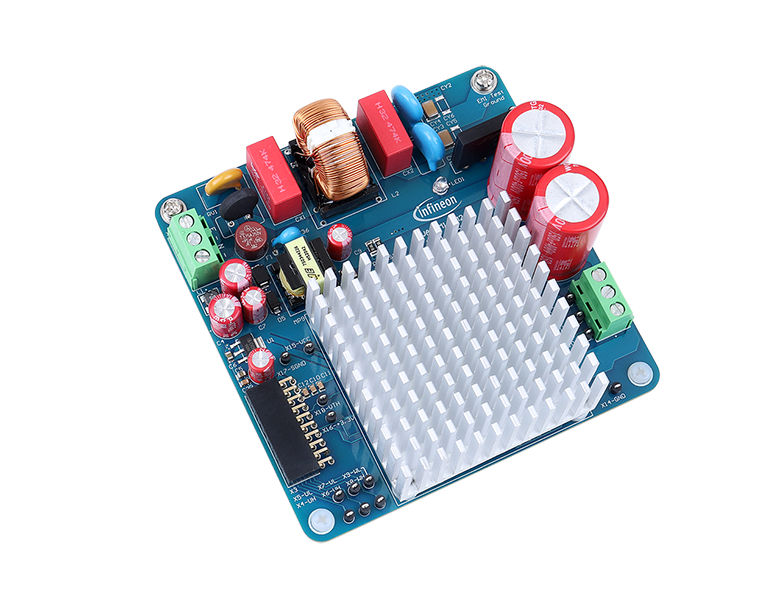

The EVAL-M1-IM241 board supports initial application development with the IM241 series CIPOS™ Micro IPM. When combined with control boards like EVAL-M1-101T, it demonstrates CIPOS™ Micro IPM technology in motor drives. The IM241-L6T2B CIPOS™ Micro IPM is optimized for small home appliances such as pumps and fans.

機能

  • Input voltage 110~230 VAC
  • Max. 2.5 A input current at 110 VAC
  • Max. 250 W output at 220 VAC
  • On board EMI filter
  • Aux. power supply with 15 V, 3.3 V
  • Overcurrent hardware protection
  • Over temperature protection
  • Sensing of DC-link voltage
  • Thermistor output
  • PCB is 100 mm × 100 mm
  • Two layers with 2 oz. copper
  • RoHS compliant

Bill of Material
