EVAL-M1-05F804R
生産終了
生産終了
RoHS対応

EVAL-M1-05F804R

生産終了
iMOTION™ MADK Evaluation board for CIPOS™ Nano Intelligent Power Modules
ユーザー マニュアル
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-M1-05F804R
EVAL-M1-05F804R
ユーザー マニュアル

製品仕様情報

  • Pout (最大)
    240 W
  • アプリケーション
    Hair Dryers, Pumps, Fans
  • インターフェース
    USB
  • トポロジー
    3-Phase Inverter
  • ファミリー
    Intelligent Power Modules (IPM), iMOTION™ Motor Control ICs, Motor Driver, Microcontroller
  • ボードタイプ
    Evaluation Board
  • モーターパワー (最大)
    240 W
  • 入力タイプ
    DC
  • 対象アプリケーション
    Automation, Consumer, Motor Control & Drives, Industrial
  • 製品名
    EVAL-M1-05F804R
  • 電源電圧 (最大)
    32 V
OPN
EVALM105F804RTOBO1
製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

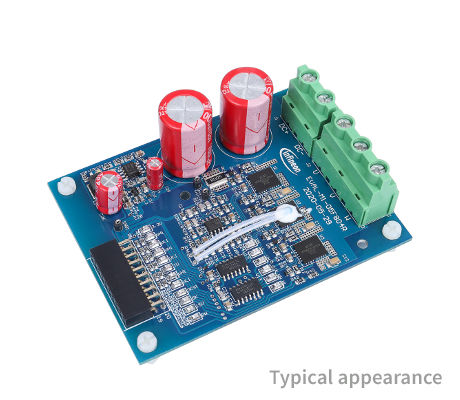

The EVAL-M1-05F804R board supports initial application designs with IRSM005-800MH CIPOS™ Nano power modules. It includes a power evaluation board with an iMOTION™ standard interface and three CIPOS™ Nano 40 V half-bridge modules for motor drive applications. When combined with compatible control boards, it demonstrates Infineon’s CIPOS™ Nano IPM technology and advanced Motion Control Engine for motor drives.

特長

  • Ready to use DC power stage
  • To drive 3-phase motor
  • 3 x CIPOS™ Nano IPM on board
  • Nominal input voltage6 ~ 30 Vdc
  • Max 240 W output power w/o heatsink
  • Max 10.2 A output current per phase
  • Over current protection
  • Over temperature protection
  • Testpads w/ hook for oscill. probes
  • MADK M1 20pin interface connector
