Active and preferred
RoHS準拠

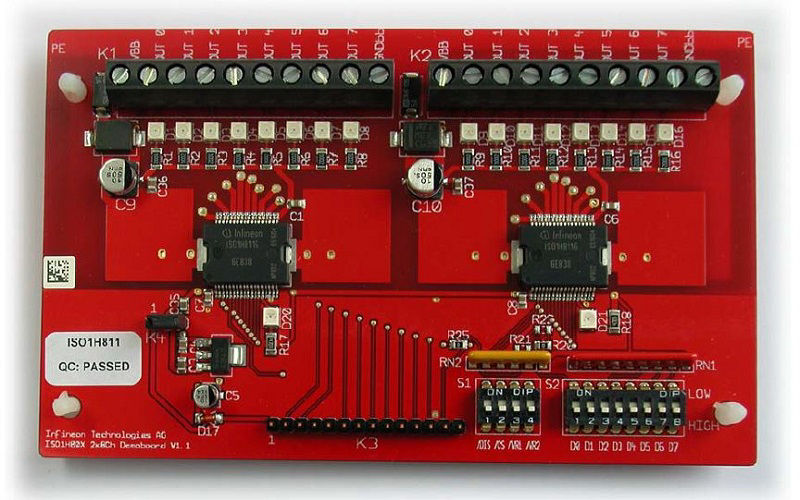

EVAL ISO1H811G

アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL ISO1H811G
EVAL ISO1H811G
EA.
アプリケーションノート

製品詳細

  • アプリケーション
    High Side Switch
  • インターフェース
    PARALLEL
  • サブアプリケーション
    PLC
  • ファミリー
    High/Low Side Switch
  • ボードタイプ
    Evaluation Board, Demo Board, Reference Board
  • 入力タイプ
    DC
  • 出力電圧
    3 V to 5.5 V
  • 出力電流 max
    0.6 A
  • 実装
    SMD
  • 寸法
    130x80mm
  • 対象アプリケーション
    Automation, Industrial
  • 製品名
    EVAL ISO1H811G
  • 認定
    Industrial
  • 電源電圧
    11 V to 35 V
推奨
OPN
EVALISO1H811GTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The ISO1H81xG family offers parallel and serial 3.3 V/5 V μC-interfaces, facilitating straight forward connection with virtually any μC, μP, ASIC or FPGA. The ISO1H81xG products enable OEM-product designs which meet the stringent EMI requirements of the IEC 61131-2 norm (zone C) applicable for Programmable Logical Controllers (PLC).

機能

  • Robust galvanic isolation (UL508 and EN 611312 certified) to protect the 3.3 V/5 V control domain of an industrial control system from the harsh 24 V (typ.) process side „8channel highside powerswitching capabilities of up to 1.2 A per channel
  • Active current limitation and over temperature protection
  • Common diagnostic feedback for overtemperature and for Vbb undervoltage

用途
