EVAL-ICE3AR1580VJZ
EVAL-ICE3AR1580VJZ
アプリケーション ノート

製品仕様情報

  • ファミリー
    CoolSET™
  • ボードタイプ
    Evaluation Board
OPN
EVALICE3AR1580VJZTOBO1
製品ステータス on request
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:

製品ステータス on request
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

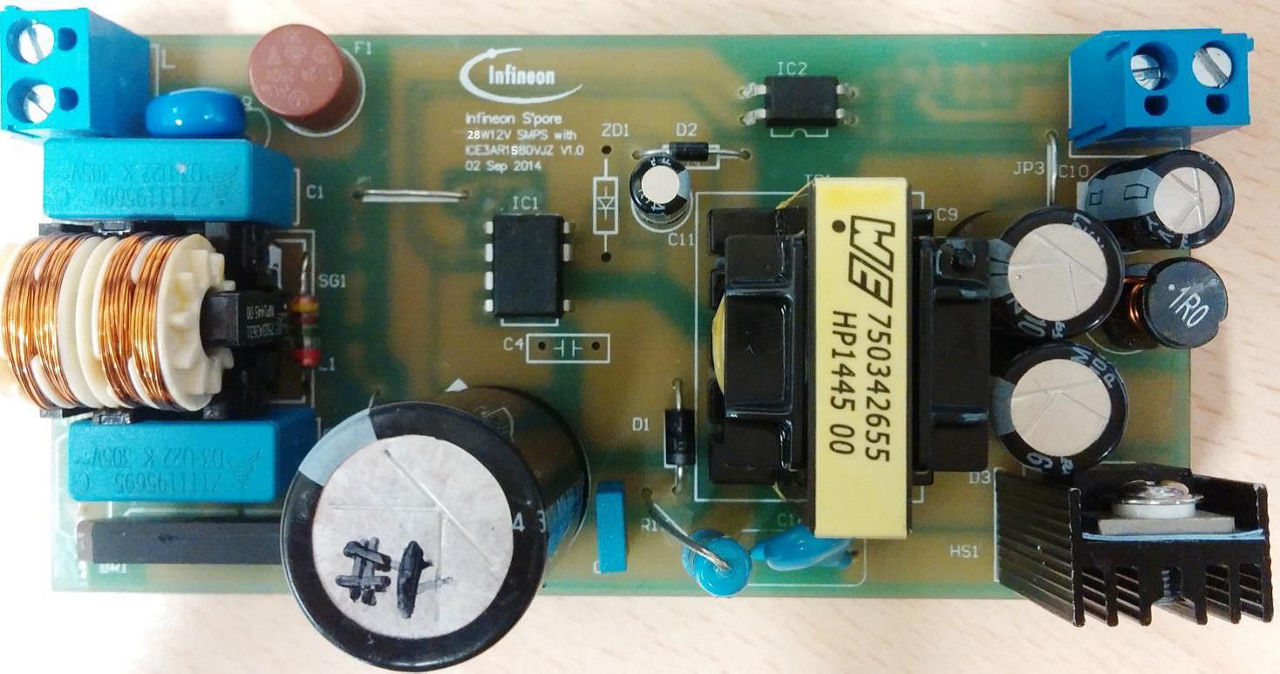

28W 12V SMPS Evaluation Board with ICE3AR1580VJZ Universal input 28 W 12 V off-line flyback converter power supply using Infineon CoolSET™ ICE3AR1580VJZ . The converter is operated in Discontinuous Conduction Mode, 100 kHz fixed frequency, very low standby power and various mode of protections for a high reliable system. This evaluation board is designed to evaluate the performance of ICE3AR1580VJZ in ease of use.

特長

  • 800V avalanche rugged CoolMOS™ with startup cell
  • Active Burst Mode for lowest standby power
  • Selectable entry and exit burst mode level
  • 100 kHz internally fixed switching frequency with jittering feature
  • Auto restart protection for over load, open Loop, VCC under voltage and over voltage
  • Over temperature protection with 50°C hysteresis
  • Built-in 10ms soft start
  • Built-in 20ms and extendable blanking time for short duration peak power
