EVAL_5BR4780BZ_450MA1

6.7 W non-isolated high-voltage buck converter evaluation board
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_5BR4780BZ_450MA1
EVAL_5BR4780BZ_450MA1
EA.
アプリケーションノート

製品詳細

  • Iout
    0.2 A
  • Pout max
    6.7 W
  • サブアプリケーション
    Offline SMPS
  • デバイス
    ICE5BR4780BZ
  • トポロジー
    Buck
  • ファミリー
    CoolSET™
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    AC
  • 入力電圧
    230 V
  • 出力電圧
    15 V
  • 出力電流
    450 mA
  • 周波数
    65 kHz
  • 寸法
    70 (L) x 35 (W) x 20 (H) mm
  • 対象アプリケーション
    Power Supplies, Industrial, Consumer, SMPS
  • 絶縁型
    No
  • 製品名
    EVAL_5BR4780BZ_450mA1
  • 認定
    Industrial
推奨
OPN
EVAL5BR4780BZ450MA1TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

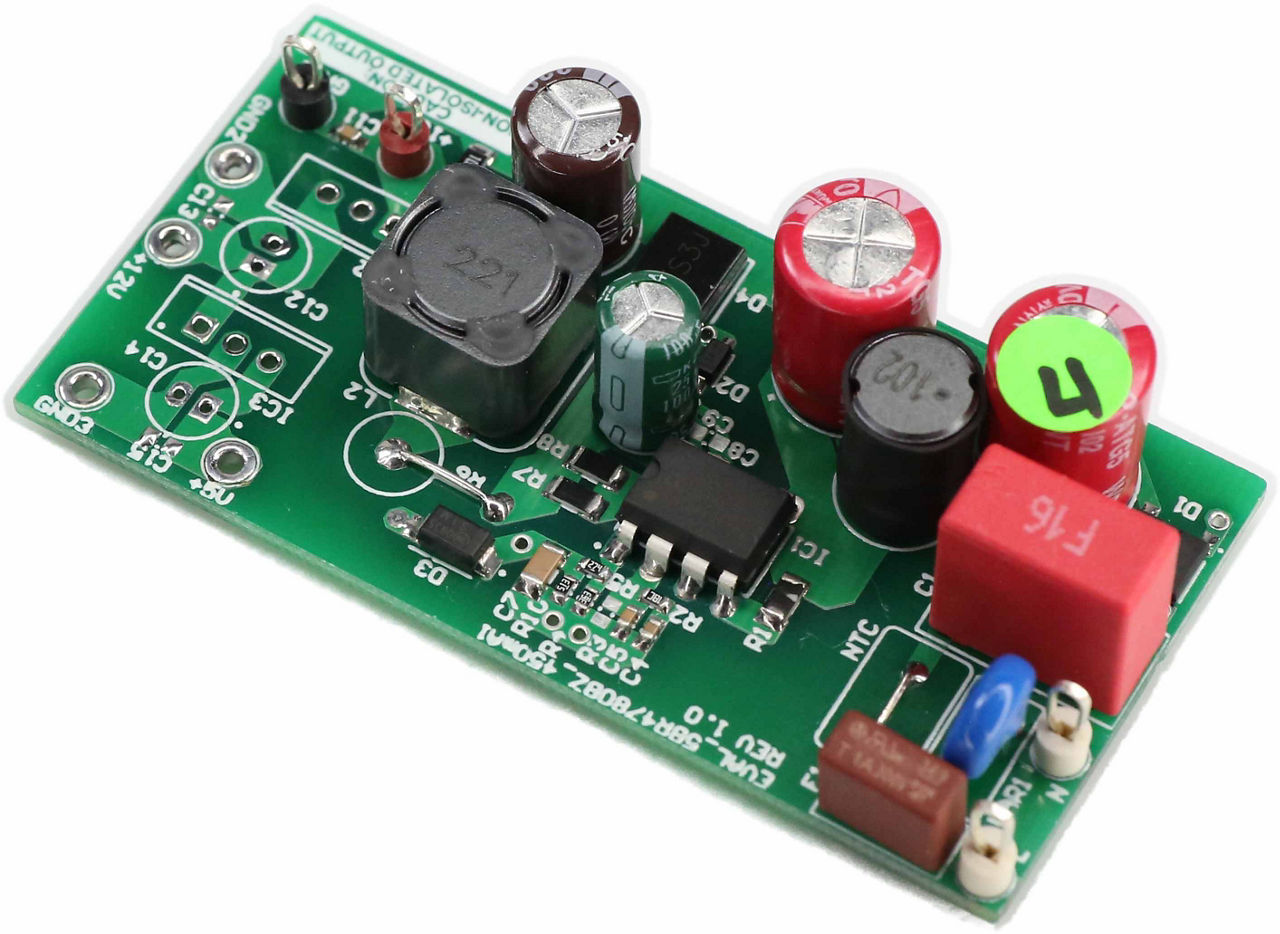

The EVAL_5BR4780BZ_450mA1 is an evaluation board configured in a non-isolated high-voltage buck topology and comes along with the ICE5BR4780BZ , a product of Infineon’s 5th generation fixed frequency CoolSET™ family .Designers can evaluate the performance of the buck converter quickly and easily, thanks to:An universal wide input with a single 15 V / 450 mA outputPlaceholders for dual LDOsImplemented off-the-shelf components

機能

  • Universal input 85~264 VAC
  • Single, non-isolated output 15 V / 450 mA
  • > 81% full-load efficiency @ 230 VAC

利点

  • Cost-efficient buck topology for non-isolated auxiliary power supply
  • Ease of evaluation with placeholders for dual LDOs to support different output requirements
  • Ease of mock-up with off-the-shelf components and dual footprint to support SMD or through-hole power inductors
