EVAL_38840_1VOUT

Highly integrated 40 A POL voltage regulator evaluation board
User manual

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_38840_1VOUT
EVAL_38840_1VOUT
User manual

製品仕様情報

  • Pout (最大)
    40 W
  • Vout
    DC
  • トポロジー
    Buck, non-Isolated, Single Phase, Continuous Conduction Mode (CCM)
  • ファミリー
    OptiMOS™ IPOL
  • 入力タイプ
    DC
  • 入力電圧 範囲
    10.8 V～13.2 V
  • 入力電圧
    12 V
  • 出力電圧 範囲
    0.99 V～1.01 V
  • 出力電圧
    1 V
  • 出力電流 (最大)
    40 A
  • 周波数 (最大)
    600 kHz
  • 対象アプリケーション
    Telecom, SMPS, Industrial Power, Power Supplies
推奨
OPN
EVAL388401VOUTTOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ N/A
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 N/A
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 0
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包
鉛フリー
ハロゲンフリー
RoHS準拠

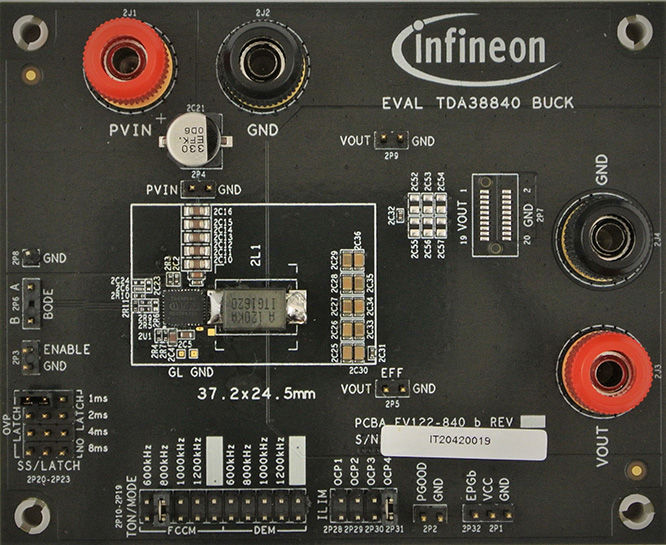

The evaluation board EVAL_38840_1VOUT features the compact, high performance and flexible OptiMOS™ IPOL TDA38840 with constant-on-time in a small 5 mm x 6 mm power QFN package.The board features Vin= 12 V, Vout= 1 V, fsw= 600 kHz–1 MHz and Iout= 0 -40 A.

特長

  • Vin= 12V, Vout = 1 V at 0 to 40A
  • Fs = 600 kHz/800 kHz/1000 kHz
  • L=120nH (9.6x6.4x10mm, DCR = 0.145 mΩ)
  • Cin= 10 x22µF (25 V, ceramic 0805)
  • Cout= 10 x4µF + 1 x 470 µF (2mΩ, SP-cap)

利点

  • Quick evaluation of key features
  • Easily test transient & efficiency
  • Reconfigure for different apps

アプリケーション
