EVAL-2EDL23N06PJ

Evaluation Board for 600V Half Bridge Gate Driver IC
アプリケーションノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-2EDL23N06PJ
EVAL-2EDL23N06PJ
アプリケーションノート

製品詳細

  • Pout
    0 W to 4000 W
  • アプリケーション
    Consumer, Server, Solar Inverter
  • インターフェース
    Others
  • サブアプリケーション
    Power Management, Server, Solar Inverter, Consumer
  • トポロジー
    Half Bridge
  • ファミリー
    Gate Driver, MOSFET
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧
    50 V to 400 V
  • 出力電流
    0 A to 10 A
  • 周波数
    0 kHz to 200 kHz
  • 実装
    Surface Mount (SMD)
  • 寸法
    85x55
  • 対象アプリケーション
    Power Supplies
  • 製品名
    EVAL-2EDL23N06PJ
  • 認定
    Industrial
  • 電源電圧
    12 V to 17.5 V
推奨
OPN
EVAL2EDL23N06PJTOBO1
製哝ステータス active and preferred
インフィニオンパッケージ --
パッケージ坝 N/A
包装サイズ N/A
包装形態 CONTAINER
水分レベル N/A
モイスポャーパッキン N/A
鉛フリー No
ポロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製哝ステータス
Active
インフィニオンパッケージ --
パッケージ坝 -
包装サイズ 0
包装形態 CONTAINER
水分レベル -
モイスポャーパッキン
鉛フリー
ポロゲンフリー
RoHS対応

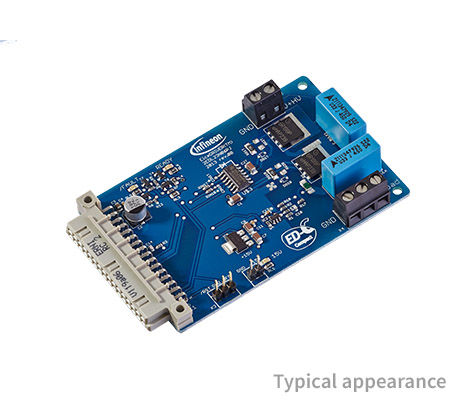

This gate driver evaluation boardwas developed to show the functionalities and key features of 2EDL23N06PJ 600V half bridge gate driver IC with LS-SOI technology to control MOS-transistors like the IPL60R199CP CoolMOS™ CP .

機能

  • Overcurrent comparator
  • Enable function, Fault indicator
  • Individual control circuits
  • Detection of under voltage supply
  • All inputs clamped by diodes
  • Off line gate clamping function
  • Asym. underv. lockout thresholds
  • Insensitivity of the bridge output*
  • *to negative transient volt. < -50V
