EVAL-2EDL05I06PF

Evaluation Board for 2EDL05I06PF 600 V half-bridge Gate Driver ICs
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-2EDL05I06PF
EVAL-2EDL05I06PF
EA.
アプリケーションノート

製品詳細

  • Pout
    0 W to 1800 W
  • アプリケーション
    E-Forklift, E-Scooter
  • インターフェース
    Others
  • サブアプリケーション
    E-Forklift, e-Scooter, Induction Heating
  • トポロジー
    Half Bridge
  • ファミリー
    Gate Driver, IGBT Discrete
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧
    15 V to 450 V
  • 出力電流 (Sink)
    0.5 A
  • 出力電流 (Source)
    0.25 A
  • 出力電流
    0 A to 4 A
  • 周波数
    0 kHz to 20 kHz
  • 実装
    Surface Mount (SMD)
  • 寸法
    85x55
  • 対象アプリケーション
    Commercial, construction and agricultural vehicles (CAV), Consumer, Industrial, Motor Control & Drives, Motorcycles, E-Bikes & Small E-Vehicles
  • 製品名
    EVAL-2EDL05I06PF
  • 認定
    Industrial
  • 電源電圧
    15 V to 450 V
推奨
OPN
EVAL2EDL05I06PFTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ N/A
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン N/A
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 0
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

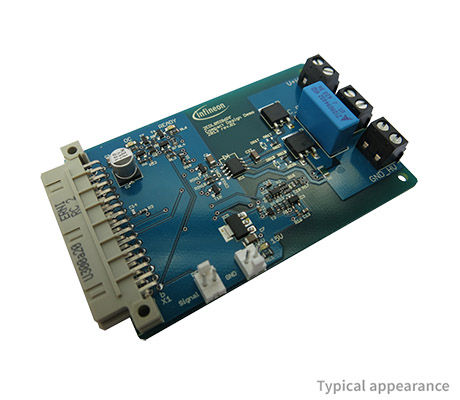

This gate driver evaluation board was developed to show the functionalities and key features of the 2EDL05I06PF IGBT gate driver - Optimized 600V half bridge gate driver IC with LS-SOI technology to control power devices like MOS-transistors or IGBTs .
