EVAL-1HS01G-1-200W
EVAL-1HS01G-1-200W
アプリケーションノート

製品詳細

  • ファミリー
    MOSFET, Power Controller (PWM, PFC)
  • ボードタイプ
    Evaluation Board
OPN
EVAL1HS01G1200WTOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

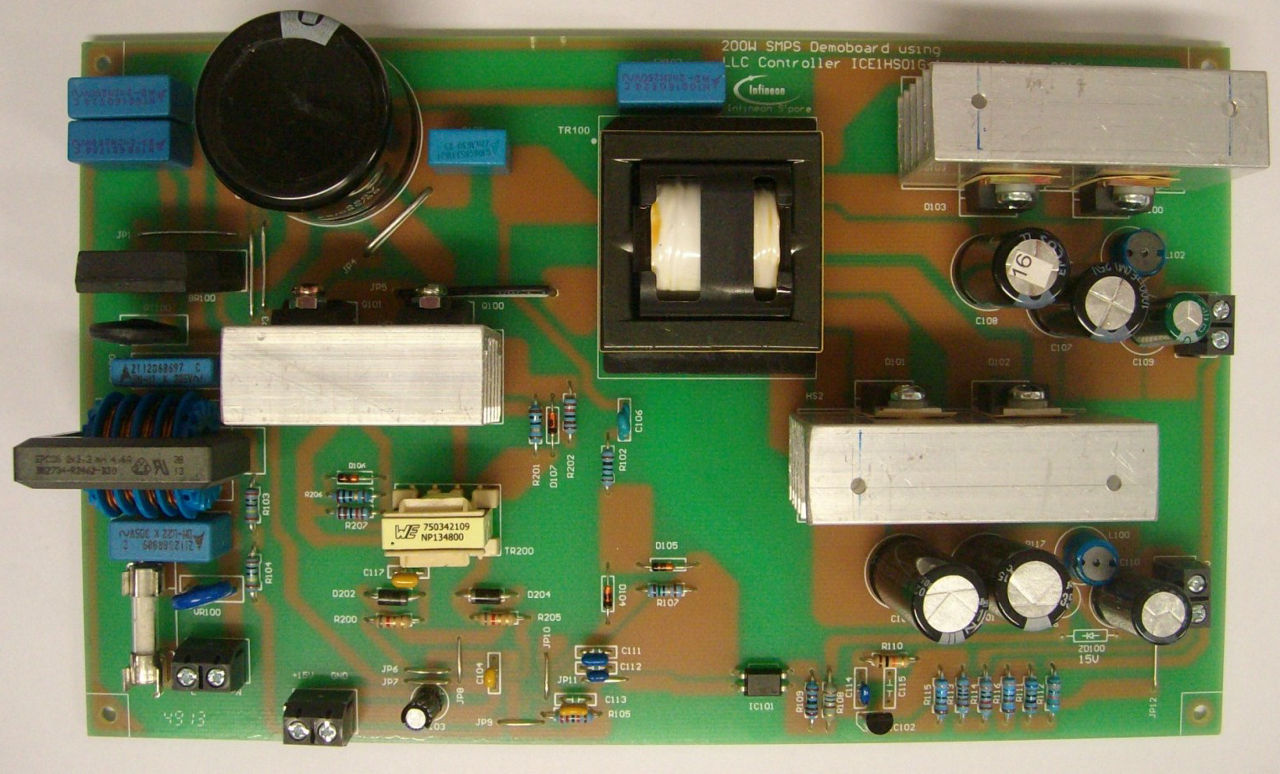

This evaluation board is a 200W half bridge LLC resonant converter using an 8-pin LLC controller ICE1HS01G-1 as well as a high voltage CoolMOS™ Power MOSFET IPA50R299CP , developed by Infineon Technologies. ICE1HS01G-1 is specially designed for applications of switch mode power supplies used in LED/OLED/LCD/PDP TV, AC-DC adapter and audio system.

機能

  • maximum 600kHz switching frequency
  • adjustable minimum switching frequency with high accuracy
  • 50% duty cycle
  • mains input under voltage protection with adjustable hysteresis
  • two levels of over-current protection: frequency shift and latch off
  • open-loop/over load protection with extended blanking time
  • built-in digital and nonlinear soft-start
  • adjustably restart time during fault protection


利点

  • PCB Layout easily implemented
  • all necessary control strategies for HB LLC resonant converter.
  • flexible operation frequency range by prgramming the oscillator with an external resistor
  • built-in soft-start function to limit both the inrush current and the overshoot of output voltage
  • peforms all necessary protection functions in HB LLC resonant converters

用途
