EVAL-1ED3122MX12H
Active and preferred

EVAL-1ED3122MX12H

Evaluation board for 1ED3122MX12H - 2300 V, 10 A, 5.7 kV (rms) single-channel isolated gate driver
アプリケーション ノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1ED3122MX12H
EVAL-1ED3122MX12H
アプリケーション ノート


製品仕様情報

  • ゴーワイドボード
    Yes
  • サブアプリケーション
    Telecommunication, Server
  • トポロジー
    Half Bridge
  • ファミリー
    Gate Driver, IGBT Discrete, CoolSiC™ MOSFET
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Commercial Air Conditioning, Power Supplies, Induction Heating, Industrial Drives, Solar Energy Systems, EV Charger
  • 製品名
    EVAL-1ED3122MX12H
  • 認定
    Industrial
  • 電源電圧 範囲
    15.5 V～16.5 V
  • 電源電圧
    16 V

推奨
OPN
EVAL1ED3122MX12HTOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

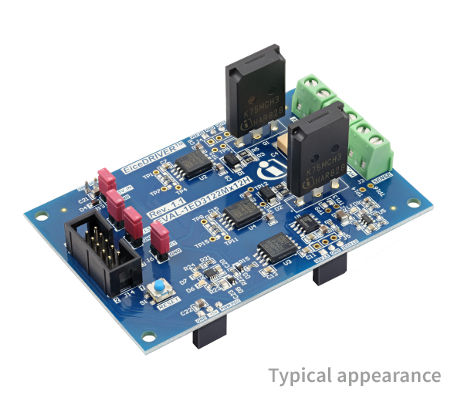

The EVAL-1ED3122MX12H features a half-bridge configuration with 1ED3122MU12H gate driver ICs for IGBTs and SiC MOSFETs, along with TRENCHSTOP™ IGBT IKQ75N120CH3. It includes an additional gate driver IC for isolated over-current feedback and is ideal for double-pulse testing. The 1ED3122MU12H provides an active Miller clamp, stable timing, active shutdown, and short-circuit clamping over a wide supply voltage range, unipolar or bipolar.

特長

  • Single channel isolated gate driver
  • For < 2300 V IGBT, SiC & Si MOSFET
  • 2300 V funct. offset volt. capable
  • Galvanically isolated
  • 10 A typ. sink & source peak outp.
  • 40 V absolute max. output voltage
  • 90 ns propagation delay
  • High CMTI >200 kV/μs
  • Active Miller clamp
  • Short-circuit clamping
  • DSO-8 300 mil wide-body package
  • 8 V/10 V UVLO protection

利点

  • Integrated filters
  • Increased reliability / robustness
  • For usage at high ambient temperature
  • For usage in fast switching applications
  • Minimum deadtime
  • Improving system efficiency
  • Decreasing harmonic distortion
  • Enable superior application safety
  • High isolation capability
  • For 1500 V DC solar inverter application

Bill of Material
