EVAL_16W_66V_BCK_CE

16W single end cap T8 lighting demo board using CoolMOS™ CE in SOT-223 package

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_16W_66V_BCK_CE
EVAL_16W_66V_BCK_CE

製品詳細

  • Pout
    0 W to 16 W
  • Sub Application
    Low Power application
  • Topology
    Buck
  • Family
    LED Driver & Ballast Controller, MOSFET
  • Board Type
    Evaluation Board
  • Input Type
    AC
  • Output Voltage
    55 V to 75 V
  • Output Current
    0 mA to 270 mA
  • Frequency min
    50 Hz
  • Mounting
    PCB
  • Target Application
    Lighting
  • Product Name
    EVAL_16W_66V_BCK_CE
  • Supply Voltage
    170 V to 277 V
OPN
EVAL16W66VBCKCETOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

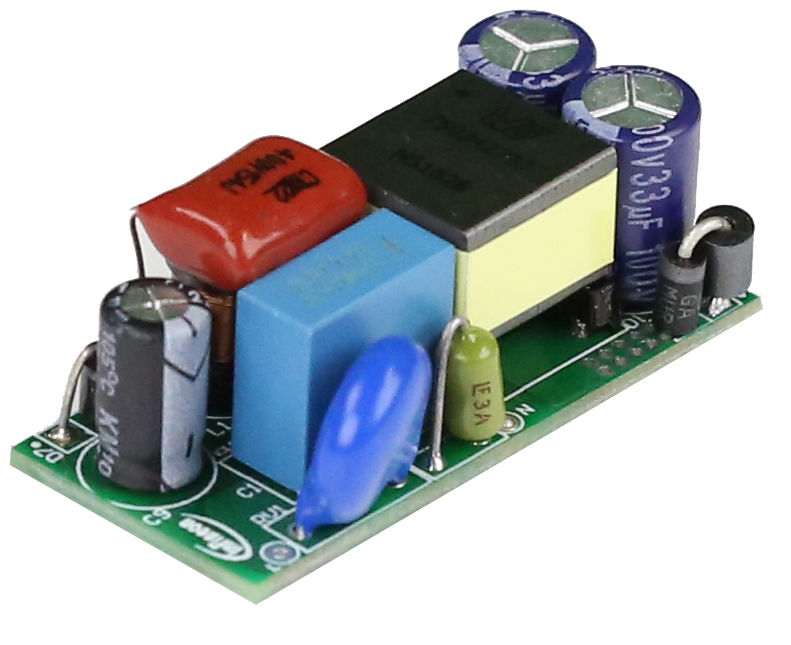

The Single End Cap T8 LED lamp drive board utilizes the SOT-223 packaged CoolMOS™ CE superjunction MOSFET (IPN60R3K4CE) as the main switch for a high line input, 16W/66V output converter. It incorporates the ICL8201 (SOT23-6-1) average current controlled, non-isolated single stage buck topology, offering high efficiency, power factor, EMI performance, and various protection modes.

機能

  • Input voltage range_ 170-277 VAC
  • Input frequency: 50Hz
  • Output voltage: 55-75V
  • Output current: 270mA
  • Output power: 16W
  • Power factor: >0.95
  • THD: <20%
  • Efficiency: >90%

利点

  • For low cost applications
  • High efficiency
  • High power factor
  • Good EMI performance
  • Optimized footprint
