EVAL_15W_5V_FLYB_P7

15W 5V charger reference design with 700V CoolMOS™ P7
アプリケーションノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

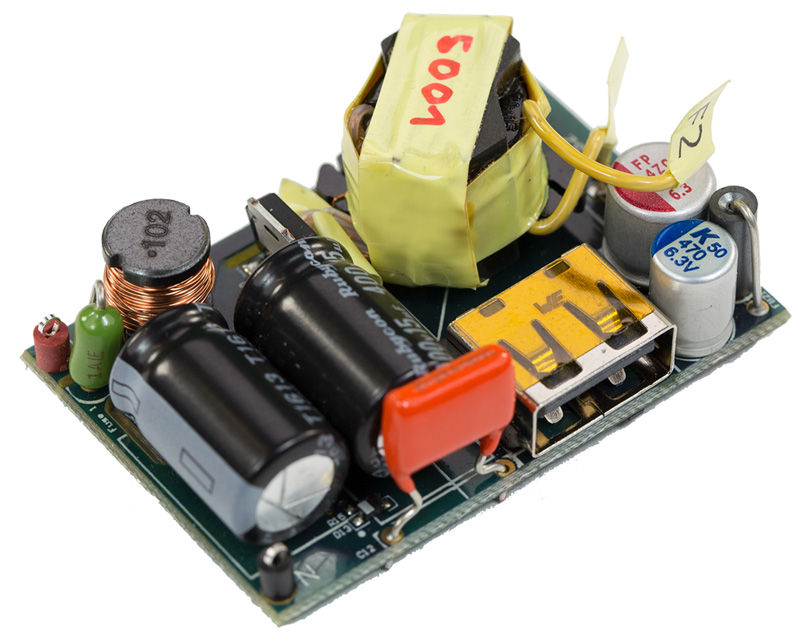

EVAL_15W_5V_FLYB_P7
EVAL_15W_5V_FLYB_P7
アプリケーションノート

製品詳細

  • Pout max
    15 W
  • サブアプリケーション
    Charger, Adapter
  • トポロジー
    Flyback
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    AC
  • 出力電圧
    5 V to 5 V
  • 出力電流 max
    3 A
  • 周波数 min
    45 kHz
  • 実装
    SMD, TH
  • 寸法
    47 x 16 x 31mm
  • 対象アプリケーション
    Power Supplies
  • 製品カテゴリ
    CoolMOS™
  • 認定
    Consumer
  • 電源電圧
    90 V to 265 V
OPN
EVAL15W5VFLYBP7TOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
This is a 15W 5.0V/3.0A USB adapter reference design using AC-DC quasi-resonant PWM controller IC, 700V CoolMOS™ P7 SJ MOSFET in IPAK package, OptiMOS™ 60V low voltage power MOSFET and high speed switching diode in a slim plug form factor with various mode of protections.

機能

  • Output overshoot dynamic load: ±2%
  • Output undershoot dynamic load: ±2%
  • Power for full input range: <±5%
  • Efficiency: >80%
  • Standby: <50mW @no load

利点

  • Slim plug size form factor
  • IPAK for slim adapter solution

用途
