EVAL_100W1S_ZVS_186LM
Active and preferred
RoHS対応

EVAL_100W1S_ZVS_186LM

100 W power supply using CoolSET™-SIP G1 ICE186LM-V101
ユーザー マニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_100W1S_ZVS_186LM
EVAL_100W1S_ZVS_186LM
ユーザー マニュアル

製品仕様情報

  • 入力タイプ
    390
  • 入力電圧 範囲
    100 V～420 V
  • 入力電圧
    390 V
  • 出力電流 範囲
    0 A～8.33 A
  • 出力電流
    4.16 A
  • 効率
    93%
推奨
OPN
EVAL100W1SZVS186LMTOBO1
製品ステータス active and preferred
インフィニオン パッケージ LG-MADK-1
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ LG-MADK-1
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

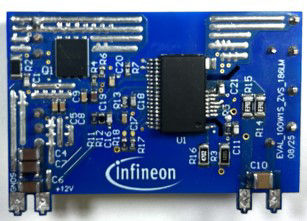

EVAL_100W1S_ZVS_186LM is a 100 W server auxiliary power supply reference design based on Infineon’s latest CoolSET™-SIP (ICE186LM) configured in a flyback topology.

特長

  • Universal Input: 100 VDC to 420 VDC
  • Output : 12 V
  • Output Current : 8.33 A
  • >93% max efficiency @390 V DC

利点

  • Fully integrated Flyback solution
  • Zero Voltage Switching
  • High efficiency
  • Synchronous rectification
  • Robust operation
  • Integrated 800 V MOSFET

Bill of Material
