EB 2ED2410 3M

EiceDRIVER™ APD 2ED2410-EM - 24 V evaluation motherboard
ユーザーマニュアル
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EB 2ED2410 3M
EB 2ED2410 3M
EA.
ユーザーマニュアル

製品詳細

  • トポロジー
    High-Side, High-side switch
  • ファミリー
    EiceDRIVER™ Gate Driver, OptiMOS™
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 寸法
    30 mm x 40 mm
  • 対象アプリケーション
    Automotive, Relays, Power Distribution, construction and agricultural vehicles (CAV)
  • 認定
    Automotive
  • 電源電圧
    3 V to 36 V
推奨
OPN
EB2ED24103MTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Evaluation motherboard: ISO26262-ready 2ED2410-EM MOSFET gate driver for automotive power distribution. Suitable for 12V and 24V nets. Contains OPTIREGTM TLE4296GV50 low drop voltage regulator for 5V supply. Push button resets gate driver from "Safestate" to "Idle" or "On" mode. Works with various daughterboards, including OptiMOSTM5 power MOSFET configurations with/without pre-charge path.

機能

  • Suitable for 12 and 24 V board nets
  • In combination with daugherboards
  • Dedicated pre-charge for daughterboards
  • Adjustable overcurrent protection
  • Adjustable I-t wire protection
  • Indicator LEDs
  • RESET possibility

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

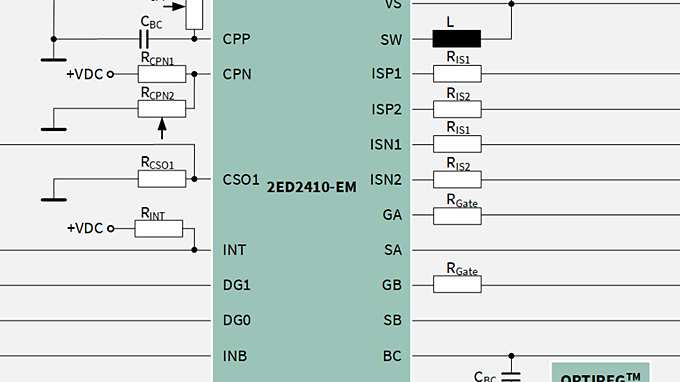

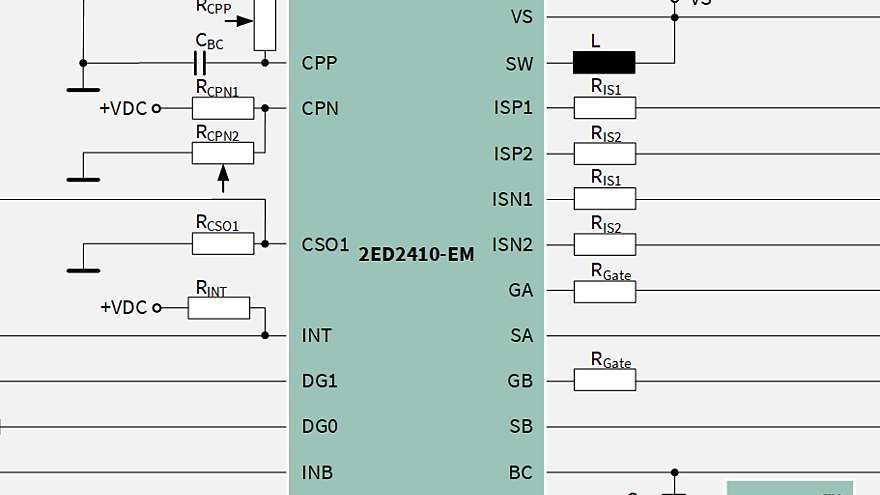

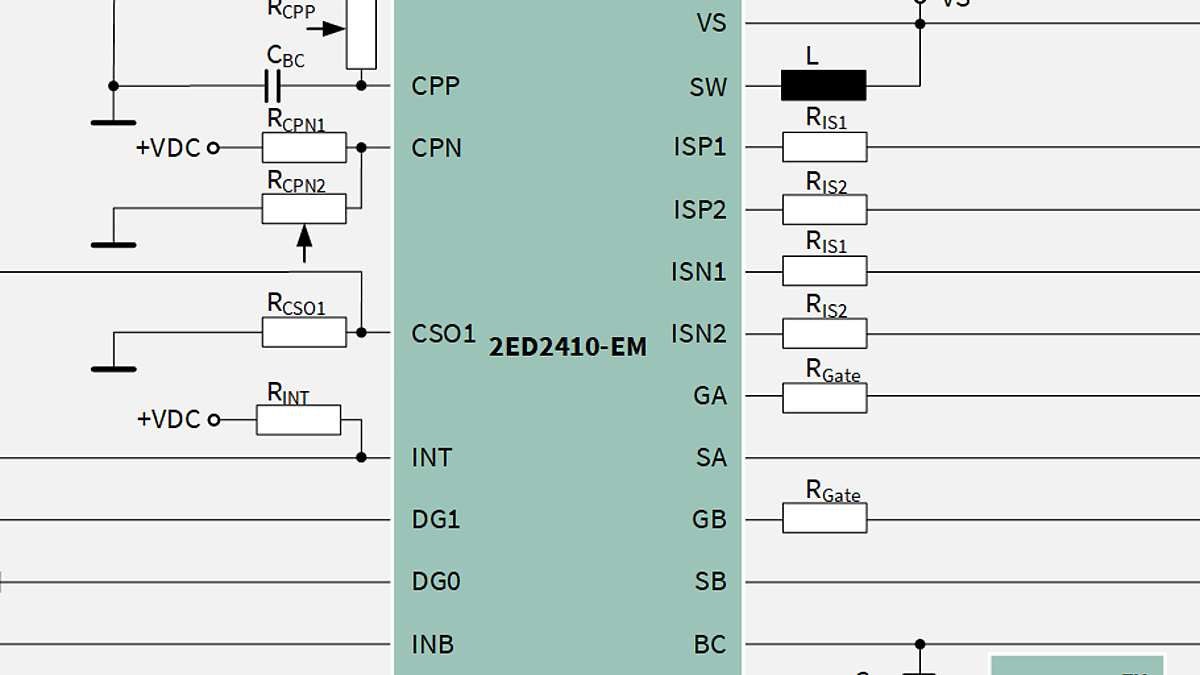

EB-2ED2410-3M-schematics-
EB-2ED2410-3M-schematics-
EB-2ED2410-3M-schematics- EB-2ED2410-3M-schematics- EB-2ED2410-3M-schematics-
×
