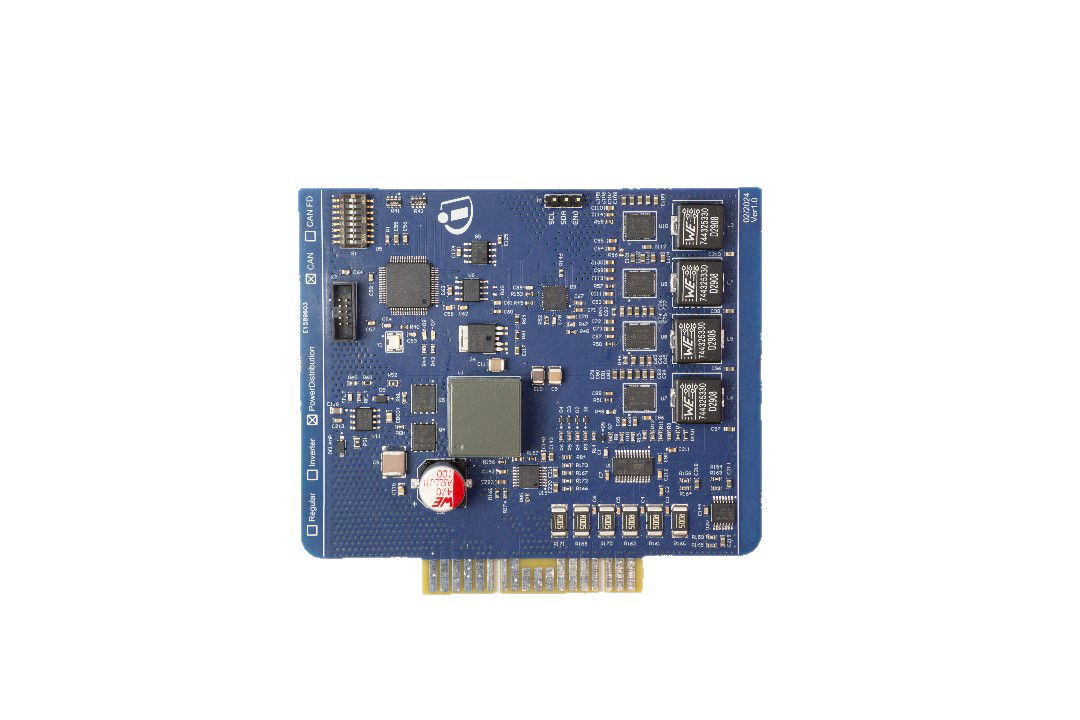

DEMO_IMR_PWR_V1

Power distribution demo board, used in Infineon Mobile Robot (IMR)
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO_IMR_PWR_V1
DEMO_IMR_PWR_V1
ユーザーマニュアル

Product details

  • コンフィギュレーション
    BTS71033-6ESA, XMC1404-F064X0200 A, XDPE12254C-0000, TLS208D1EJ V33, TLF1963TE, TLE9351BVSJ, TDA21490, ISC080N10NM6, IRS25411SPBF
  • トポロジー
    DC-DC converter
  • ファミリー
    Multichannel SPI switches and controllers, SPOC™ +2
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 寸法
    15x90x100 mm
  • 対象アプリケーション
    Robotics
  • 認定
    Consumer
推奨
OPN
DEMOIMRPWRV1TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The power distribution demo board solution converts and directs power where it needs to go, with low power losses, and current measurement for all six 5 V output side channels. The solution, which operates as an interleaved buck converter with four phases and handles up to 80 V input voltage, also features a power controller for individual sleep modes, high side switches with diagnosis and protection functions, and a high speed CAN transceiver.

機能

  • Multiphase step-down converter
  • Supports 6 output channels
  • Output current measuring with 16bit ADC
  • Up to 80 V input voltage
  • Interleaved buck converter with 4 phases
  • Power controller for sleep modes
  • High speed CAN transceiver

利点

  • Suitable for high input voltage
  • High side safety switch
  • Low power losses
  • Current measure all 6 output channels
