DEMO_BCR431U_LVDROP
生産終了
生産終了

DEMO_BCR431U_LVDROP

生産終了
Demoboard with BCR431U low-voltage drop LED driver IC
アプリケーション ノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO_BCR431U_LVDROP
DEMO_BCR431U_LVDROP
アプリケーション ノート


製品仕様情報

  • Pout (最大)
    0.36 W
  • ファミリー
    LED strips & signage
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    LED Lighting, Lighting
  • 製品名
    DEMO_BCR431U_LVDROP
  • 認定
    Industrial

OPN
DEMOBCR431ULVDROPTOBO1
製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No

製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

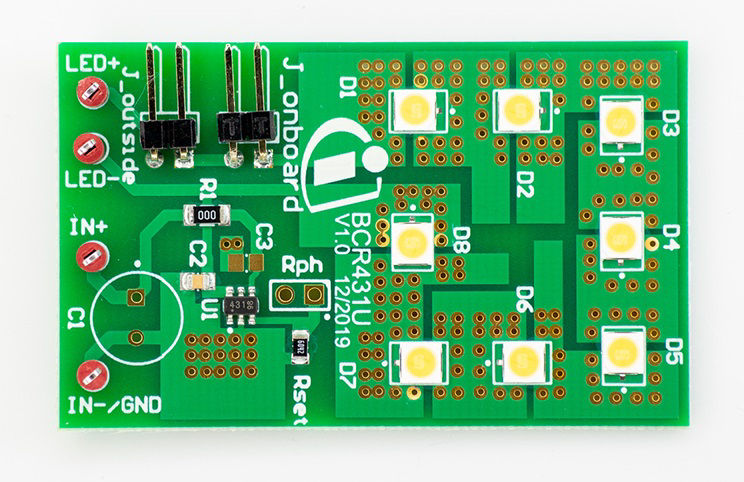

Infineon's BCR431U is used as an LED driver IC on this LED lighting board driving eight LEDs. It regulates the LED current in standalone operation without any external power transistor. The LED current level is preset to 15mA and can be adjusted via a high-ohmic resistor up to 37mA.

特長

  • Typical 115mV saturation voltage at 15mA
  • Typical input voltage 24V using onboard LEDs
  • Default LED current 15mA (adjustable up to 37mA)
  • Smart over temperature protection

利点

  • Very low voltage drop allows to use more LEDs (in a string)
  • Stable output current for homogenous light output
  • Smart overtemperature protection to avoid degradation of LEDs over lifetime

アプリケーション

Bill of Material
