2ED4820 EB2 2HSV48

2ED4820-EM Dual high-side switch - 48V Evaluation Board
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED4820 EB2 2HSV48
2ED4820 EB2 2HSV48
EA.
ユーザーマニュアル

製品詳細

  • トポロジー
    High-Side, High-side switch, Back to Back common source, Back to Back common drain
  • ハロゲンフリー
    Yes
  • ファミリー
    EiceDRIVER™ Gate Driver
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 寸法
    96 mm x 98 mm
  • 対象アプリケーション
    Automotive, Battery Switch, Relays, Power Distribution, Motorcycles, E-Bikes & Small E-Vehicles
  • 認定
    Automotive
  • 電源電圧
    20 V to 70 V
推奨
OPN
2ED4820EB22HSV48TOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
This configurable evaluation board supports testing of various configurations: back-to-back MOSFET structures, current sense options, and pre-charge path for up to 1mF capacitive loads. The 2ED4820-EM EiceDRIVERTM APD is controlled by the XMC2GO µController board via SPI. Operated through a Windows-based UI software on a connected PC, it targets 48V automotive power distribution apps, handling currents up to 20A.

機能

  • 2 highside output channels common source
  • Or high-side channel in the common drain
  • Pre-charge path
  • µC controller board (XMC2GO)
  • Monitoring,failure flags are visualized
  • Sensed current displayed
  • Automated capacitive precharge sequences

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

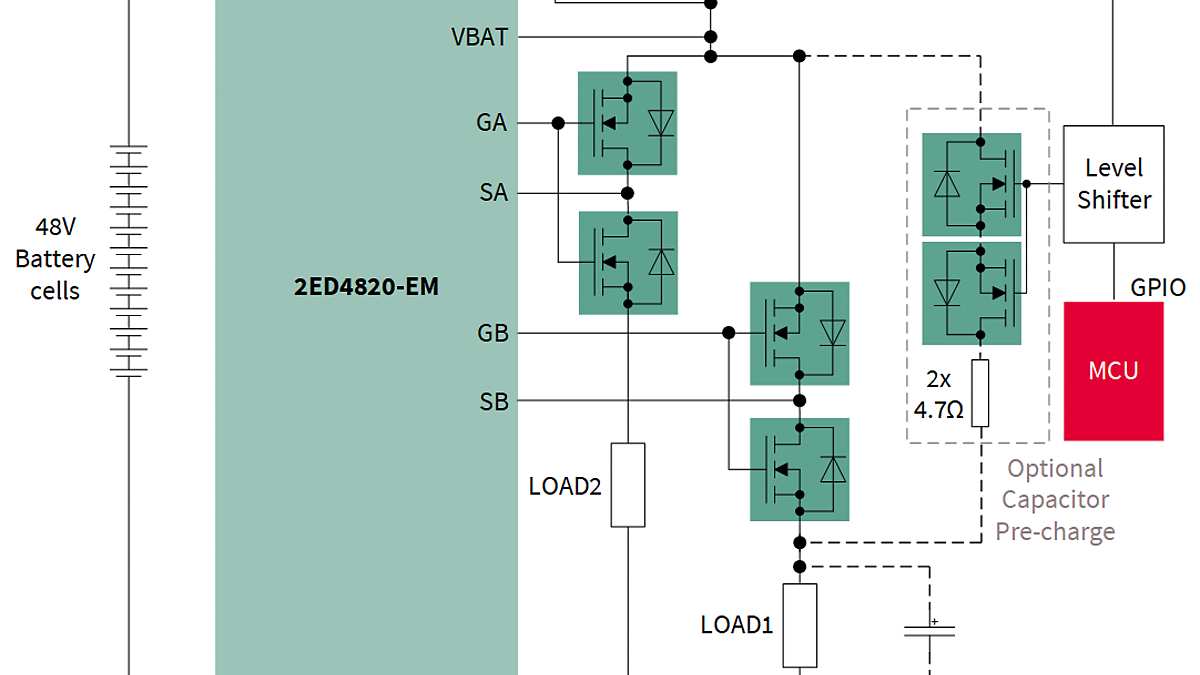

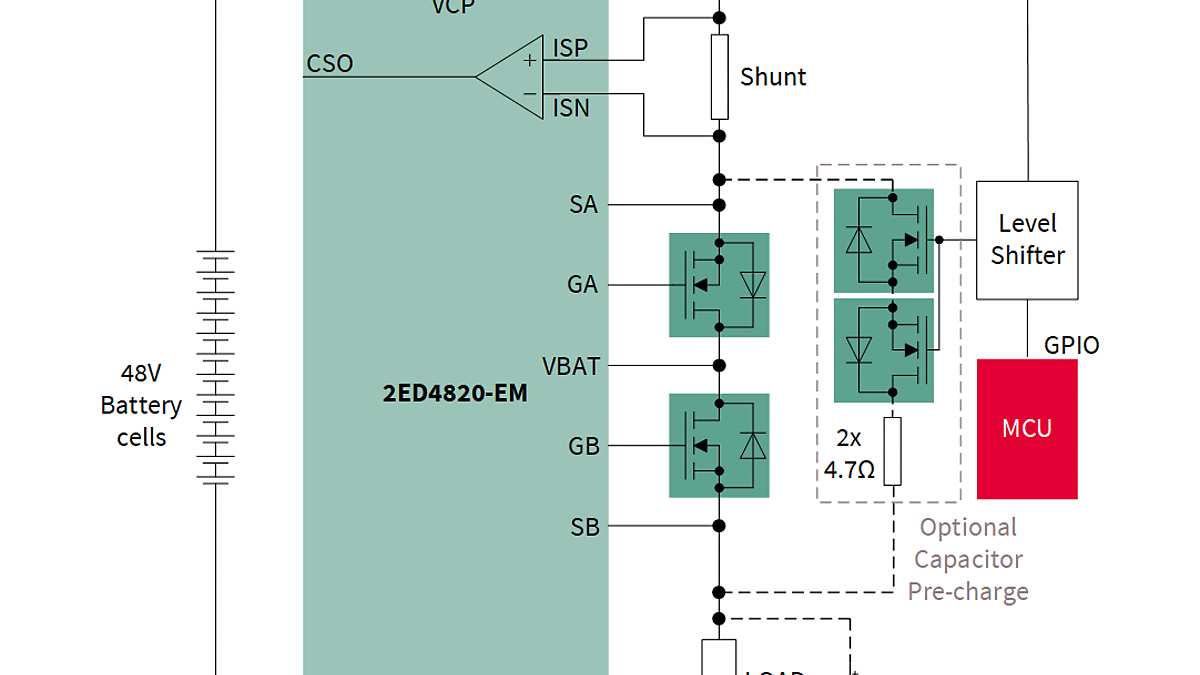

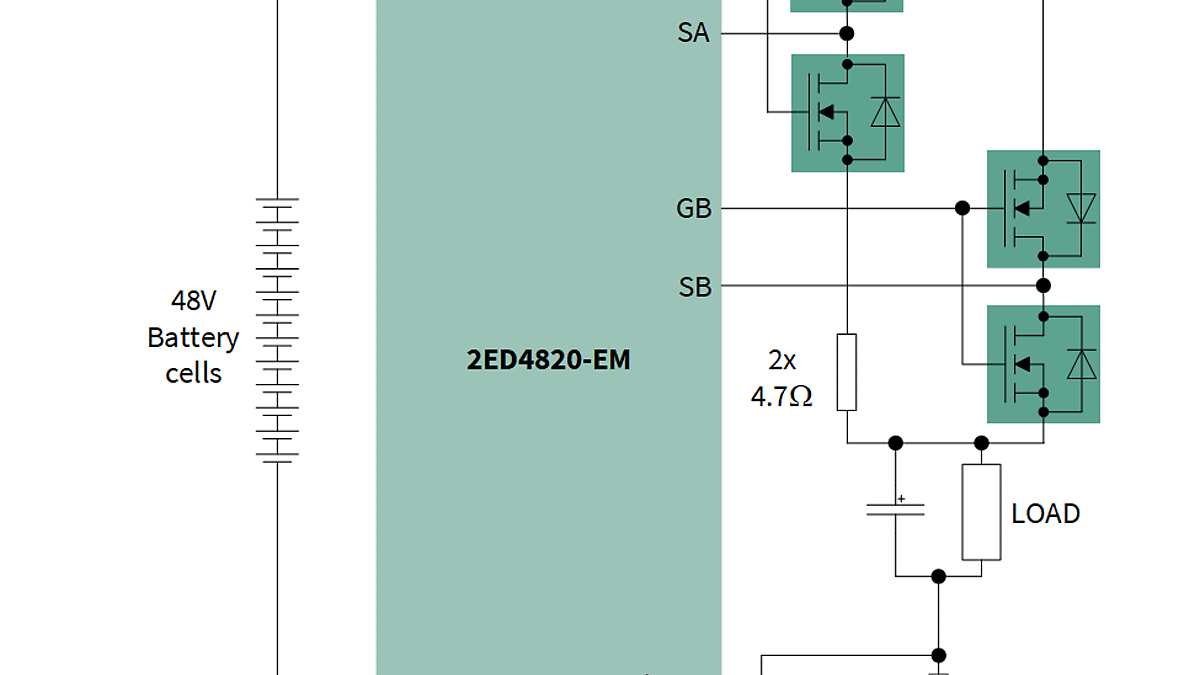

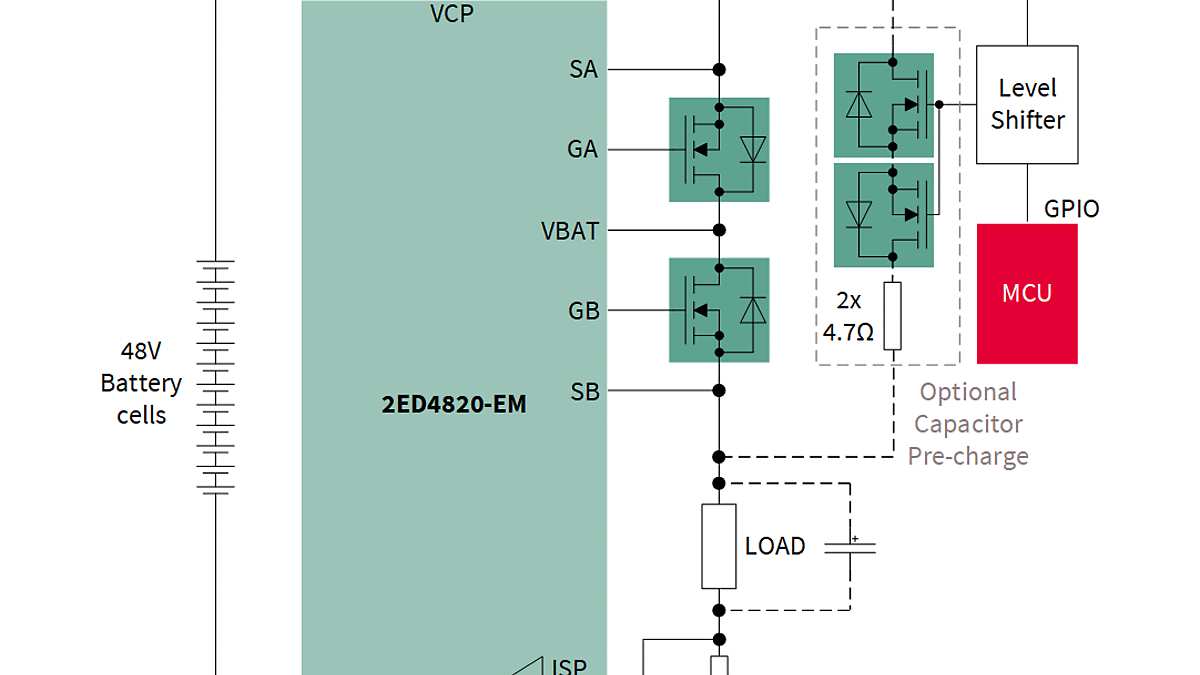

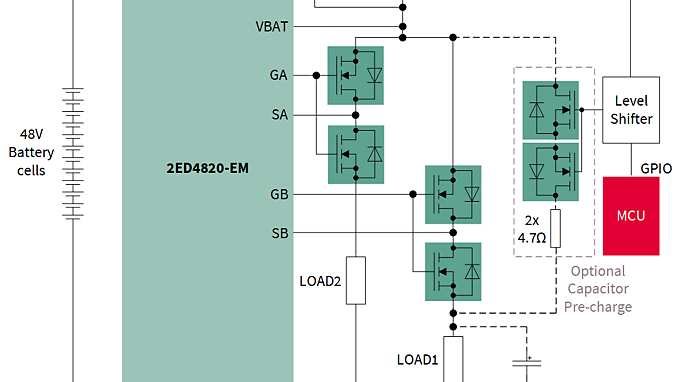

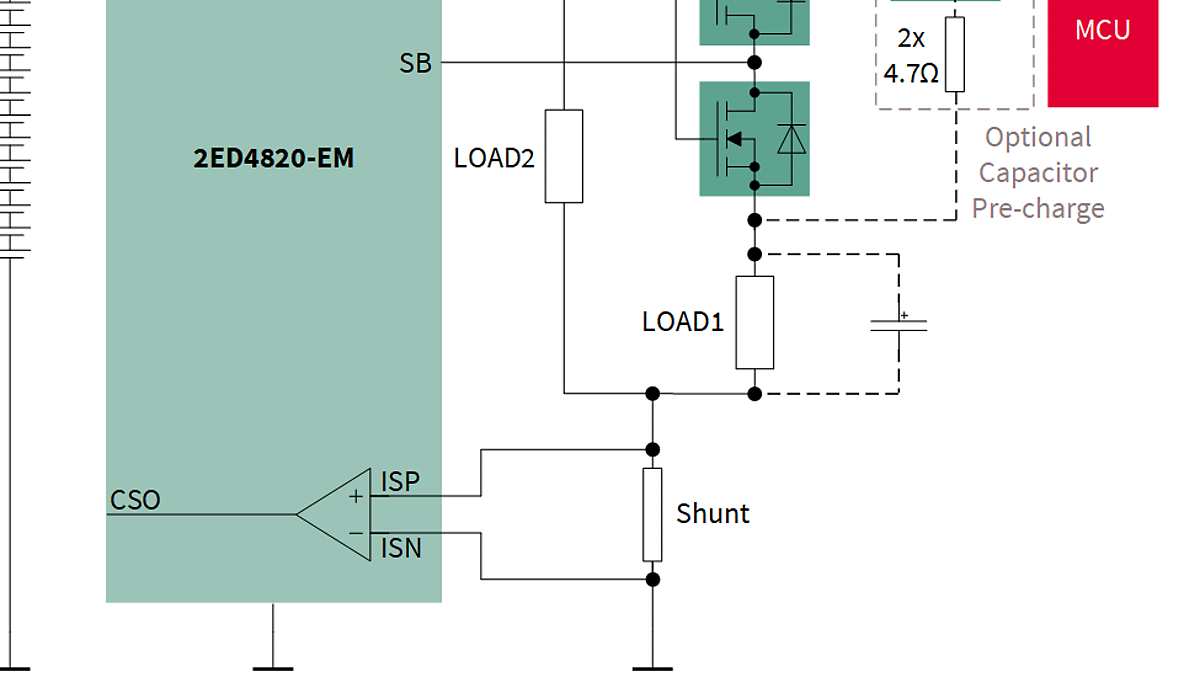

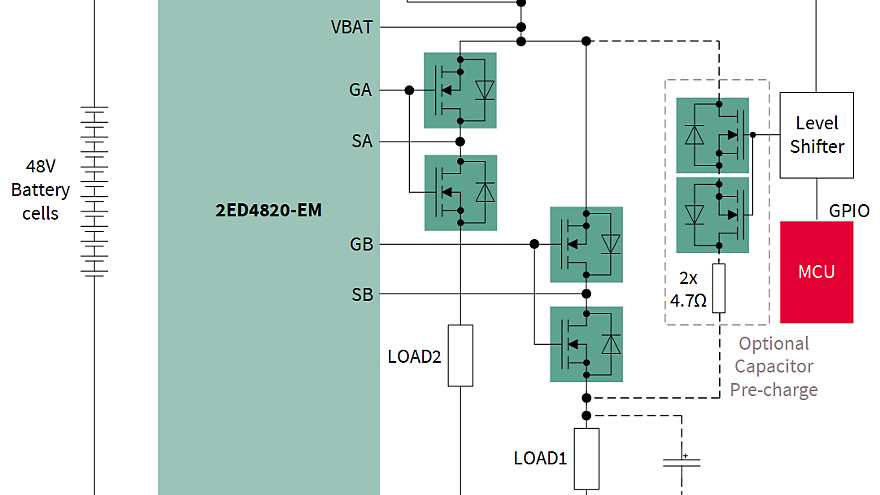

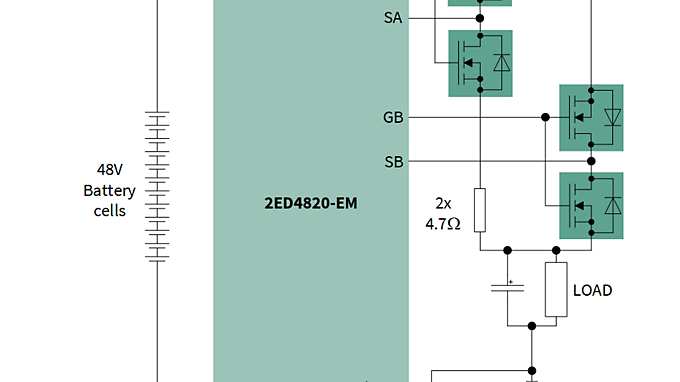

Diagram-4-2ED4820-EM-EB2-2HSV48
Diagram-4-2ED4820-EM-EB2-2HSV48

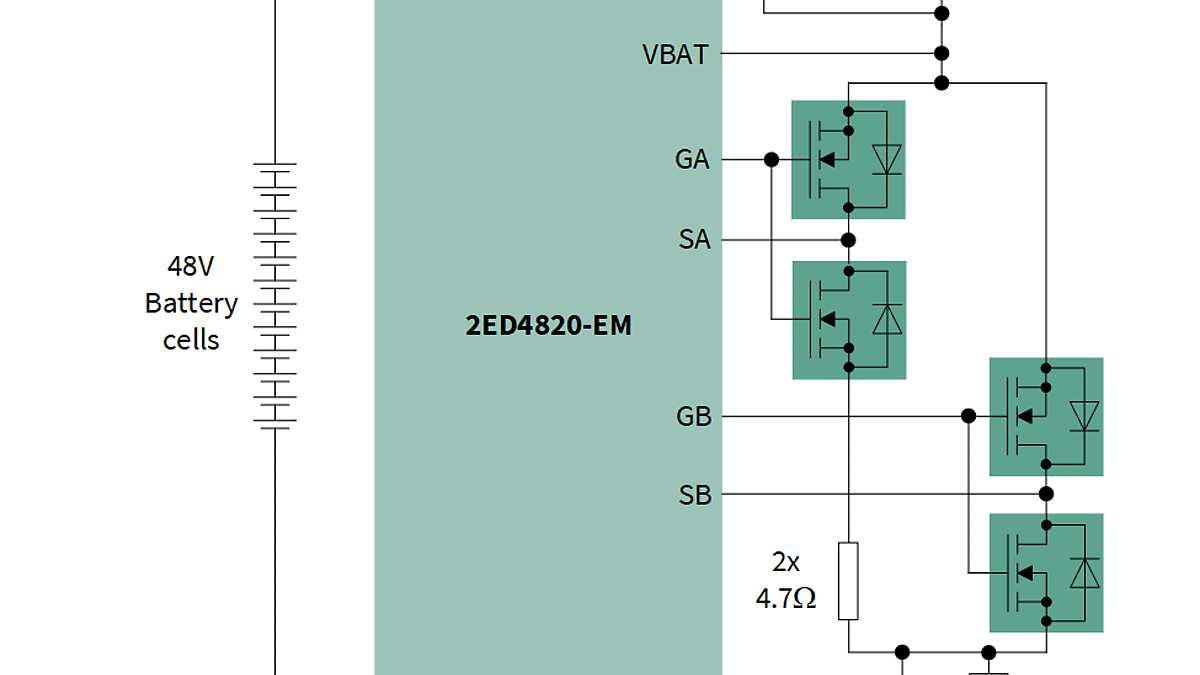

Diagram-4-2ED4820-EM-EB2-2HSV48 Diagram-4-2ED4820-EM-EB2-2HSV48 Diagram-4-2ED4820-EM-EB2-2HSV48
Diagram-3-2ED4820-EM-EB2-2HSV48 Diagram-3-2ED4820-EM-EB2-2HSV48 Diagram-3-2ED4820-EM-EB2-2HSV48
Diagram-6-2ED4820-EM-EB2-2HSV48 Diagram-6-2ED4820-EM-EB2-2HSV48 Diagram-6-2ED4820-EM-EB2-2HSV48
Diagram-5-2ED4820-EM-EB2-2HSV48 Diagram-5-2ED4820-EM-EB2-2HSV48 Diagram-5-2ED4820-EM-EB2-2HSV48

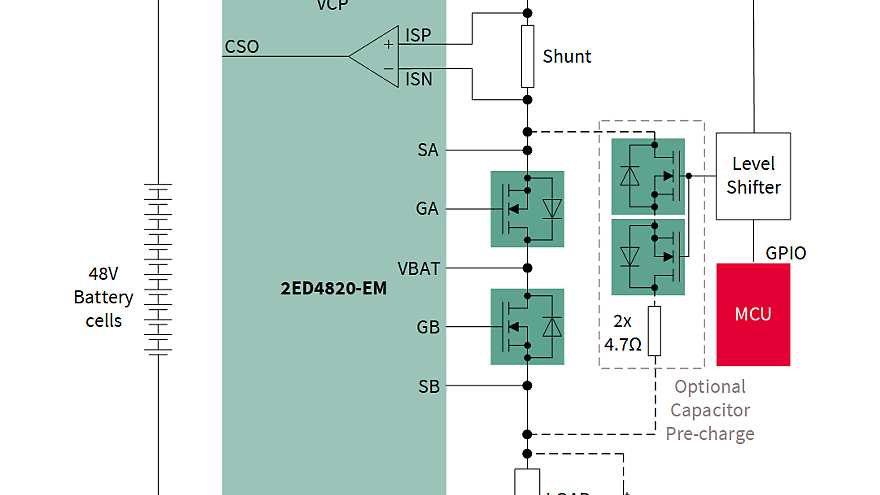

Diagram-2-2ED4820-EM-EB2-2HSV48 Diagram-2-2ED4820-EM-EB2-2HSV48 Diagram-2-2ED4820-EM-EB2-2HSV48

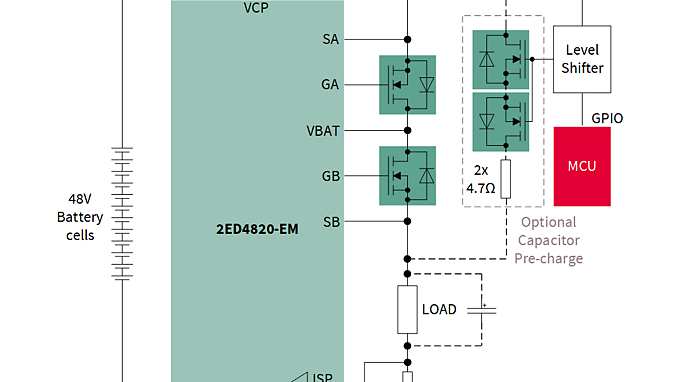

Diagram-1-2ED4820-EM-EB2-2HSV48 Diagram-1-2ED4820-EM-EB2-2HSV48 Diagram-1-2ED4820-EM-EB2-2HSV48
×
