TLE9012DQU

Li-Ion battery monitoring and balancing IC
データシート
パッケージ
ボード
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9012DQU
TLE9012DQU
EA.
データシート

Product details

  • Communication Speed
    2 MBit
  • Currently planned availability until at least
    2039
  • ESD保護
    4 kV
  • Functional range
    4.75 V to 60 V
  • ISO UARTインターフェイス
    2
  • Tj max
    150 °C
  • スタンバイ電流
    2.5 µA
  • セル電圧 max
    9 V
  • バランシング カレント max
    200 mA
  • ファミリー
    BMS_ACTIVE
  • 分類
    ASIL D, ISO 26262-compliant
  • 温度測定チャネル
    5
  • 絶縁型通信インターフェース
    iso UART
  • 電圧クラス
    90 V
  • 電圧測定チャネル
    12
  • 非絶縁型通信インターフェース
    UART
推奨
OPN
TLE9012DQUXUMA1
製哝ステータス active and preferred
インフィニオンパッケージ
PG-TQFP-48
パッケージ坝 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー Yes
ポロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ
PG-TQFP-48
パッケージ坝 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り
The TLE9012DQU is a versatile battery monitoring and balancing IC for automotive, industrial, and consumer applications. It supports Li-Ion battery packs in electric vehicles (MHEV, HEV, PHEV, BEV), energy storage systems, e-bike BMS, and home energy storage. With cell voltage and temperature measurement, cell balancing, isolated communication, and comprehensive diagnostics, TLE9012DQU ensures safe and efficient battery operation.

機能

  • V monitoring of up to 12 battery cells
  • Hot plugging support
  • 16-bit delta-sigma ADC for each cell
  • High-accuracy measurement for SoC
  • Integrated sensor digital compensation
  • Secondary ADC: End-End Safety Filtering
  • temp measurement channels external NTCs
  • Internal temperature sensors
  • 200 mA Balance Switch
  • 2 Mbit/s communication interface
  • Four GPIO Pins for External EEPROM
  • Internal cycle routine triggerdiagnostic

利点

  • Robustness: Infineon's Tech Triumphs!
  • TQFP-48: High integration, low cost

図

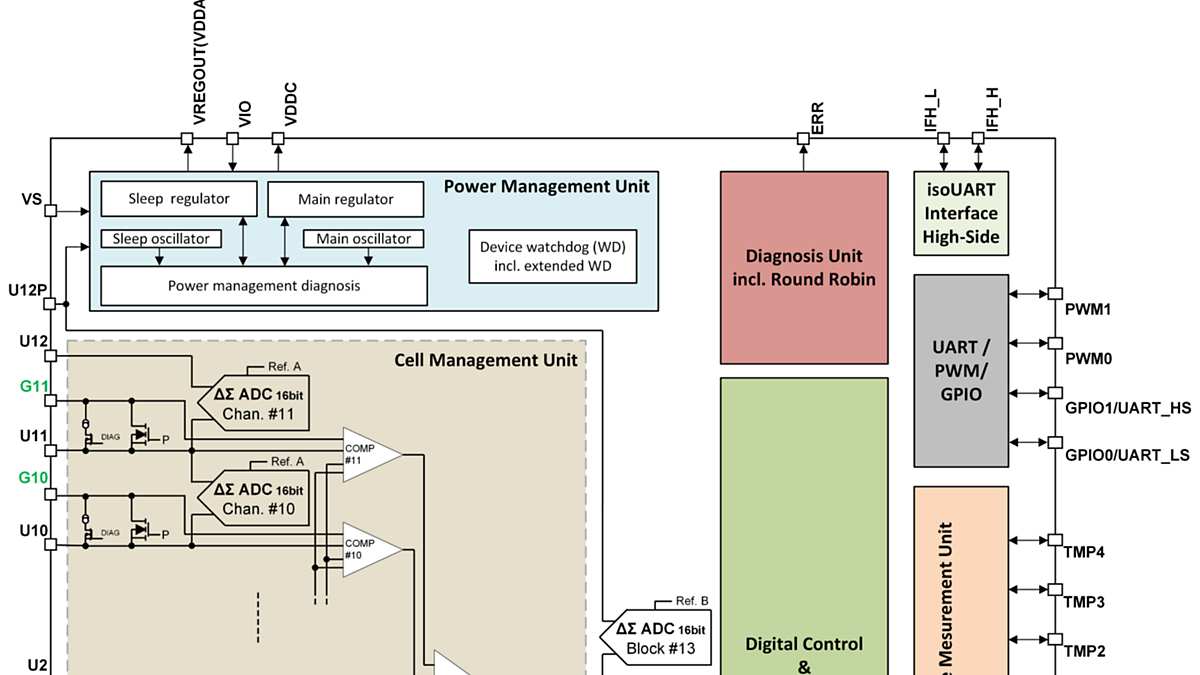

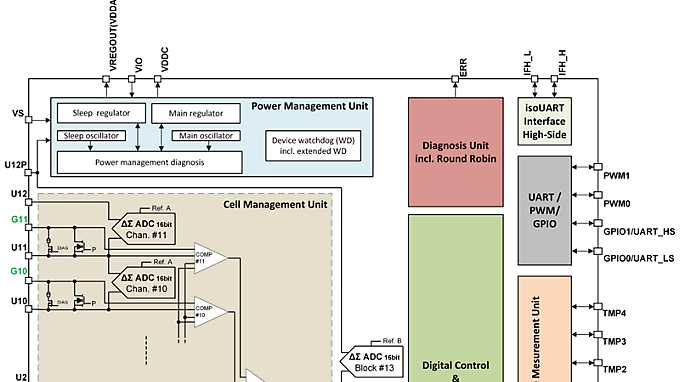

sensing 12
sensing 12
sensing 12 sensing 12 sensing 12

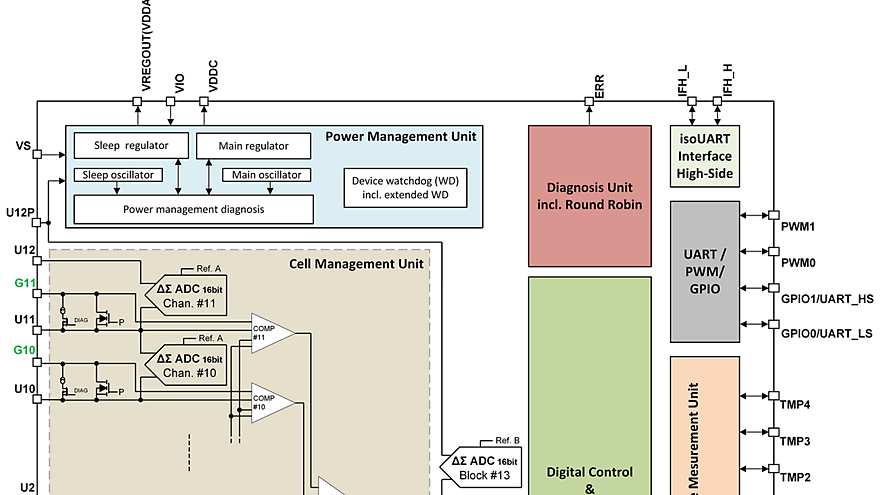

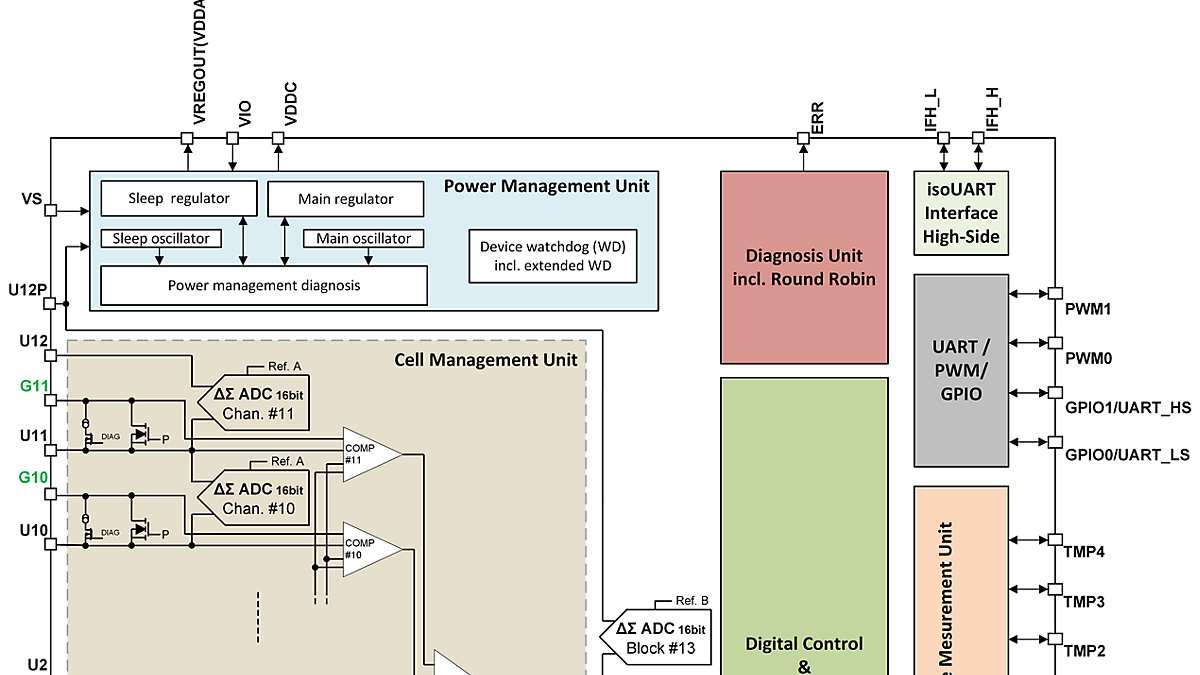

Block_diagram_Sensing_12 Block_diagram_Sensing_12 Block_diagram_Sensing_12
