XMC4500-E144F1024 AC
XMC4500-E144F1024 AC
EA.
データシート

Product details

  • A/D入力ライン (incl. FADC)
    26
  • ADCモジュール数
    4
  • CAN ノード
    3
  • CPU
    ARM Cortex-M4
  • DMA チャネル
    14
  • DSP機能
    yes
  • I/O 動作電圧
    3.3 V
  • SRAM (キャッシュ含む)
    160 kByte
  • SRAM
    160 kByte
  • ウォッチドッグ タイマー
    yes
  • オシレーター ウォッチドッグ
    yes
  • オンチップクロック生成
    yes
  • オンチップ電圧レギュレータ
    yes
  • シリアルI/O インターフェースのタイプ
    USB, Ethernet 10/100, USB, LIN, I²S, I²C, SPI, UART
  • シリアルI/Oインターフェース
    6
  • セカンダリ コア
    N/A
  • タイマー/カウンター
    26
  • タイミングI/Oピン (PWM, CAPCOM)
    83
  • タッチ/LEDマトリックス制御
    yes
  • デジタルI/Oピン
    91
  • パワーモード
    clock gating possible
  • ファミリー
    XMC4500
  • フラッシュ
    1024 kByte
  • プログラムメモリ
    1024 kByte
  • メモリの種類
    Flash
  • リアルタイムクロック
    yes
  • 予算価格€/ 1k
    8.19
  • 周波数 max
    120 MHz
  • 命令幅 ([bits])
    32/16
  • 外部バス インターフェース
    yes
  • 浮動小数点ユニット
    yes
  • 温度
    -40 to 85°C
  • 言語
    IBIS
  • 認定
    Industrial
  • 追加機能
    Ethernet 10/100 Mbit/s, USB
  • 高速フラッシュプログラミング
    no
推奨
OPN
XMC4500E144F1024ACXQSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LFBGA-144
パッケージ名 N/A
包装サイズ 240
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-LFBGA-144
パッケージ名 -
包装サイズ 240
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
XMC4500 combines Infineon's leading-edge peripheral set with an industry-standard ARM® Cortex®-M4 core resulting in a power pack for energy-efficient industrial applications. XMC4500 controllers feature a configurable peripheral set that allow to tailor the device to specific application needs. To capitalize fully on this flexibility, Infineon offers an industry-proven development environment DAVE™ that greatly eases SW development.

機能

  • ARM® Cortex®-M4 120MHz , DSP MAC & FPU
  • IEEE 1588 compliant Ethernet MAC
  • USB 2.0 full-speed on-the-go
  • CPU Frequency: 120MHz
  • eFlash: 1,024kB including hardware ECC
  • 160kB SRAM
  • Package: PG-LQFP-144
  • 4x ΔΣ-Demodulator
  • Supply voltage range: 3.13 – 3.63V
  • 3x CAN, 64 MO
  • USIC6ch [Quad SPI, SCI/UART,I²C,I²S,LIN]

図

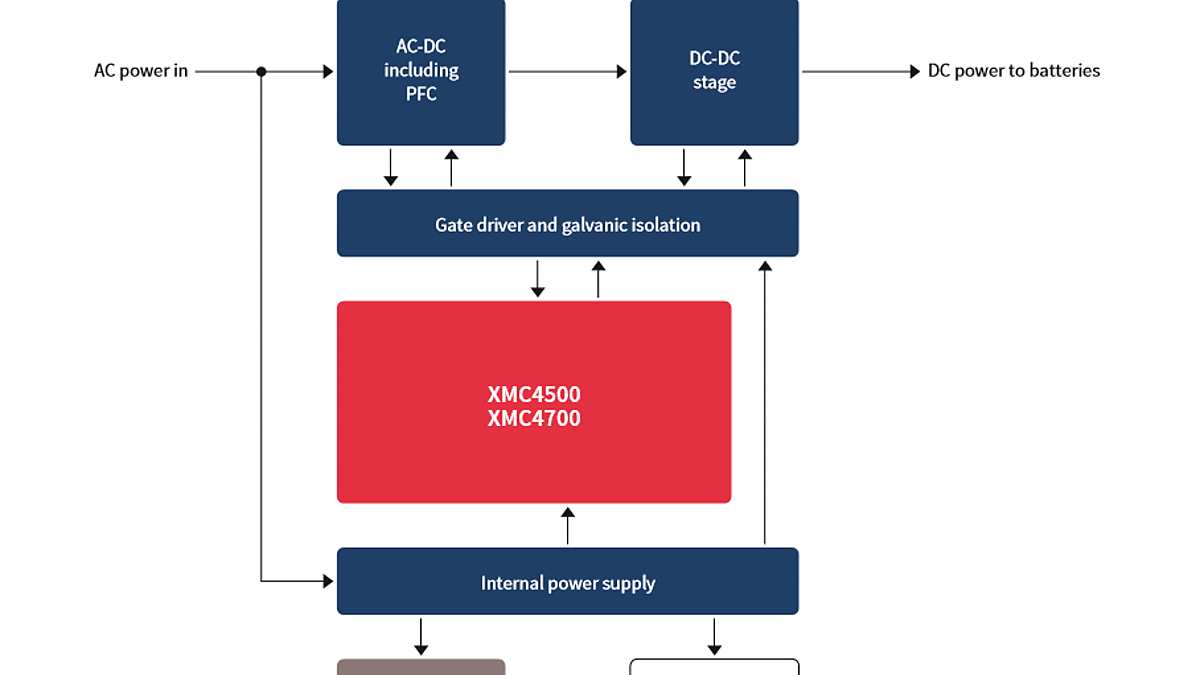

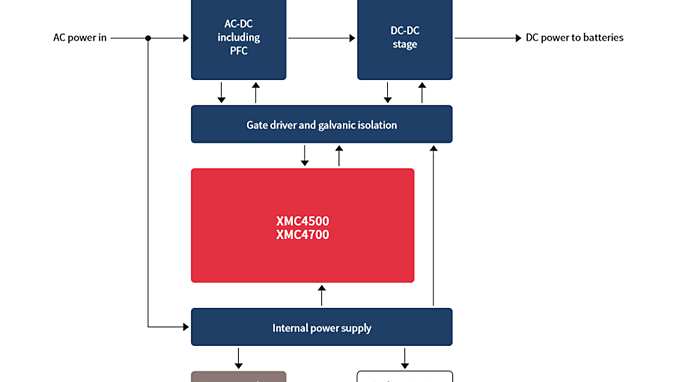

EV-charging-XMC4500
