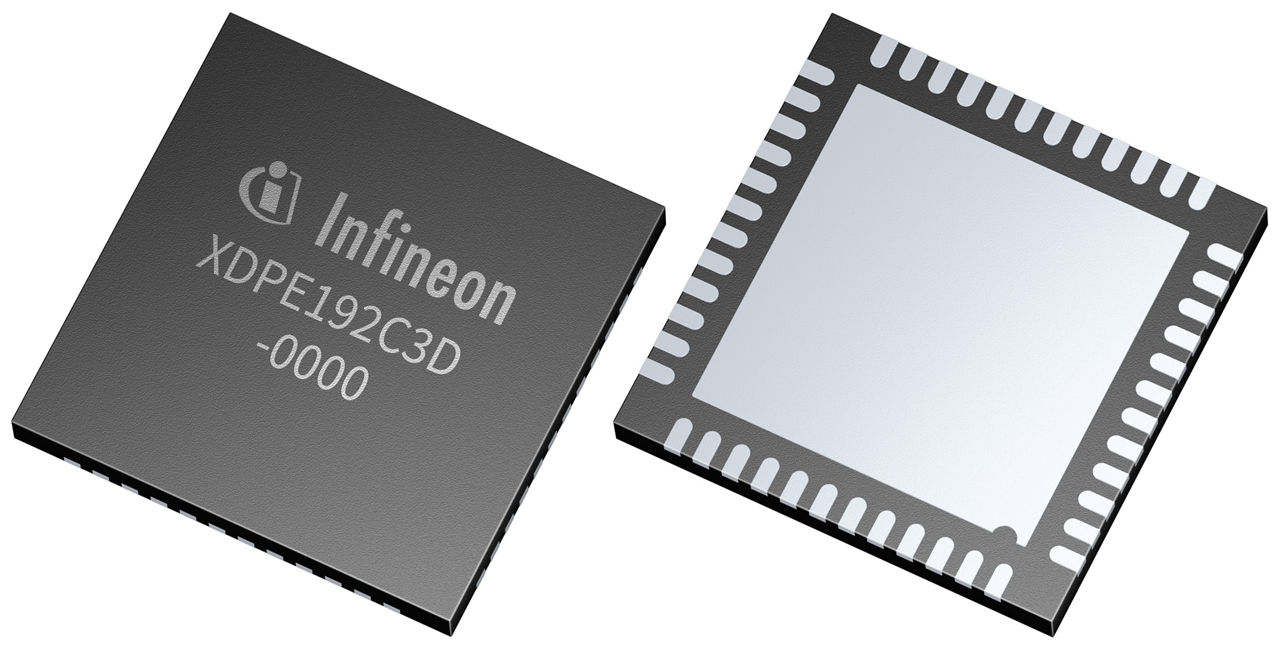

XDPE192C3D-0000

Digital dual loop 12-phase controller for AMD™ SVI3 server, workstation, and high-end desktop applications
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XDPE192C3D-0000
XDPE192C3D-0000
データシート

Product details

  • インターフェース
    AMD SVI3, PMbus
  • コンフィギュレーション
    12+0 to 6+6
  • スイッチング周波数
    250 kHz to 3000 kHz
  • パッケージ
    QFN 6x6 48-pin
  • モイスチャー感度レベル
    1
  • 出力電圧
    0.25 V to 2.8 V
  • 最大位相
    12
  • 認定
    Industrial
推奨
OPN
XDPE192C3D0000XTMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Core voltage is provided by a multi-phase buck regulator controlled by XDPE192C3D that can be configured in one of the following phase combinations between the two loops: 12+0 to 6+6. Command and monitor functions are controlled through the SVI3 interface, supporting dynamic voltage changes (VOTF), power states (PS), and VR telemetry and status requirements. XDPE192C3D provides the ultimate system solution in terms of flexibility and stability. XDPE192C3D-0000 is available on demand only. For complete data sheets and additional information please contact us here.

機能

  • Compliant with AMD™ SVI3 Rev 2.0
  • Compliant with PMBus Rev 1.3
  • Digitally controlled phasing
  • Differential output voltage sense
  • Fast current balancing with CM control
  • Digitally programmable PID
  • Digitally programmable loadline slope
  • Digital temperature compensation
  • Direct input 12 V voltage, current sense
  • Extensive fault detection, protection
  • Internal NVM

利点

  • Exellent transient response
  • Reduced BOM
  • XDP™ hyper transient phase
  • PMBus for telemetry and regulation
  • Advanced control loop features
  • Advanced protection features
