TZ530N36KOF
Active and preferred
RoHS対応
鉛フリー

TZ530N36KOF

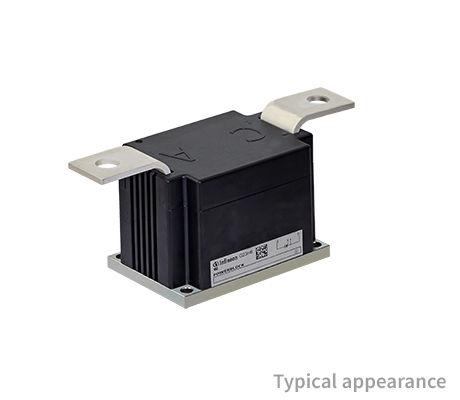

70 mm Single Thyristor Module with 3600 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TZ530N36KOF
TZ530N36KOF
データシート

製品仕様情報

  • (diT/dt)cr [A/µs] (@DIN IEC 747- 6)
    80
  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    530/85
  • IFSM / ITSM [A] (@10ms, Tvj max)
    20000
  • rT [mΩ] (@Tvj max)
    0.49
  • RthJC [K/W] (@180° el sin)
    0.045
  • Tvj [°C]
    125
  • VDRM / VRRM [V]
    3600
  • VT0 [V] (@Tvj max)
    1.05
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    2000
  • コンフィギュレーション
    Single SCR Phase Control
  • パッケージ
    70 mm
  • 製品ラインアップ
    Power Block
推奨
OPN
TZ530N36KOFHPSA1
製品ステータス active and preferred
インフィニオン パッケージ BG-PB70-1
パッケージ名 N/A
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ BG-PB70-1
パッケージ名 -
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
Single Thyristor 70 mm Power Block 3600 V, 530 A module for phase control in pressure contact technology using an isolated copper base plate.

特長

  • Pressure contact technology
  • Industrial standard package
  • Electrically insulated baseplate
  • Short on fail
  • Highest robustness
