TT260N22KOF

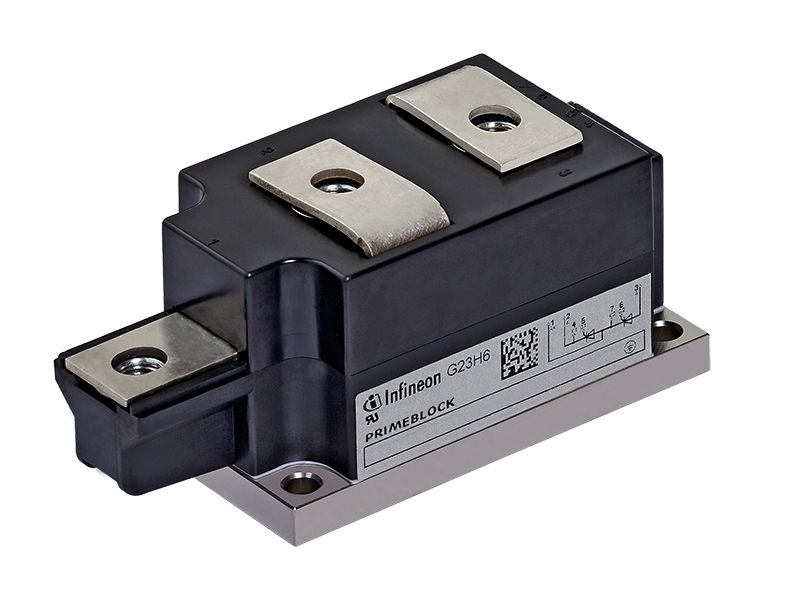

50 mm Thyristor/Thyristor module with 2200 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TT260N22KOF
TT260N22KOF
データシート

Product details

  • (diT/dt)cr [A/µs] (@DIN IEC 747- 6)
    250
  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    260/85
  • IFSM / ITSM [A] (@10ms, Tvj max)
    8000
  • rT [mΩ] (@Tvj max)
    0.64
  • RthJC [K/W] (@180° el sin)
    0.12
  • Tvj [°C]
    125
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.85
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    320
  • Configuration
    SCR / SCR Phase Control
  • Housing
    50 mm
  • Product Line
    Power Block
推奨
OPN
TT260N22KOFHPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-PB50AT-1
パッケージ名 N/A
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-PB50AT-1
パッケージ名 -
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Thyristor/Thyristor 50 mm Power Block 2200 V, 260 A module for phase control in pressure contact technology using an isolated copper base plate.

機能

  • Pressure contact technology
  • Advanced medium power technology
  • Industrial standard package
  • Electrically insulated baseplate
  • Short on fail
  • Highest robustness
