TLS4120D0EP V33

The OPTIREG™ Switcher TLS4120D0EP V33 is a synchronous standalone step-down DC/DC-converter especially designed for automotive applications.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS4120D0EP V33
TLS4120D0EP V33
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • Iq max
    2000 mA
  • Iq
    31 µA
  • VQ (マルチ)
    3.3 V
  • インヒビット
    yes
  • ウォッチドッグ
    no
  • ファミリー
    OPTIREG™ Switcher
  • ベース製品
    TLS412xD0xxVxx
  • リセット
    yes
  • レギュレーター タイプ
    Buck Converter
  • 保護
    yes
  • 備考
    Automotive Step-down integrated synchnomous regulator with over and undervoltage reset, optimized for low quiescent operation, 3.3V/2A, Iq<31µA, f=320..2,8MHz, 100% duty cycle
  • 動作温度
    -40 °C to 150 °C
  • 許容範囲
    1.5%
推奨
OPN
TLS4120D0EPV33XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLS4120D0EP V33: 2A current, fixed 3.3V output, +/-1.5% feedback accuracy. Integrated power-stages, soft start, compensation. Wide input range (3.7V-35V) for automotive. Wide switching frequency, sync, spread spectrum for EMI. Low current in PFM mode, reduced in disabled mode. Undervoltage, overvoltage detection, reset output. Overcurrent, overload protection. Integrated thermal shutdown. Enhanced PG-TSDSO-14 package.

機能

  • 2 A step down regulator
  • Input voltage from 3.7 V to 35 V
  • 3.3 V output voltage
  • ±1.5% feedback voltage accuracy in PWM
  • Ultra low current consumption 31 µA
  • Enable
  • Precised timing for reset
  • Frequency R 320 - 560kHz & 1.6 - 2.8MHz
  • 100 % duty cycle operation
  • Synchronization to external frequency
  • Improved EMI performance

利点

  • Built for tough auto conditions
  • Low standby power for no-load operation
  • Optimized for size and flexibility
  • Suitable for cranking condition
  • Flexible reset, minimal external parts.

図

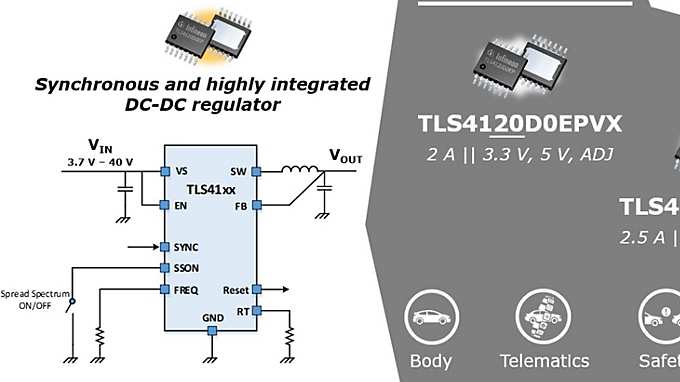

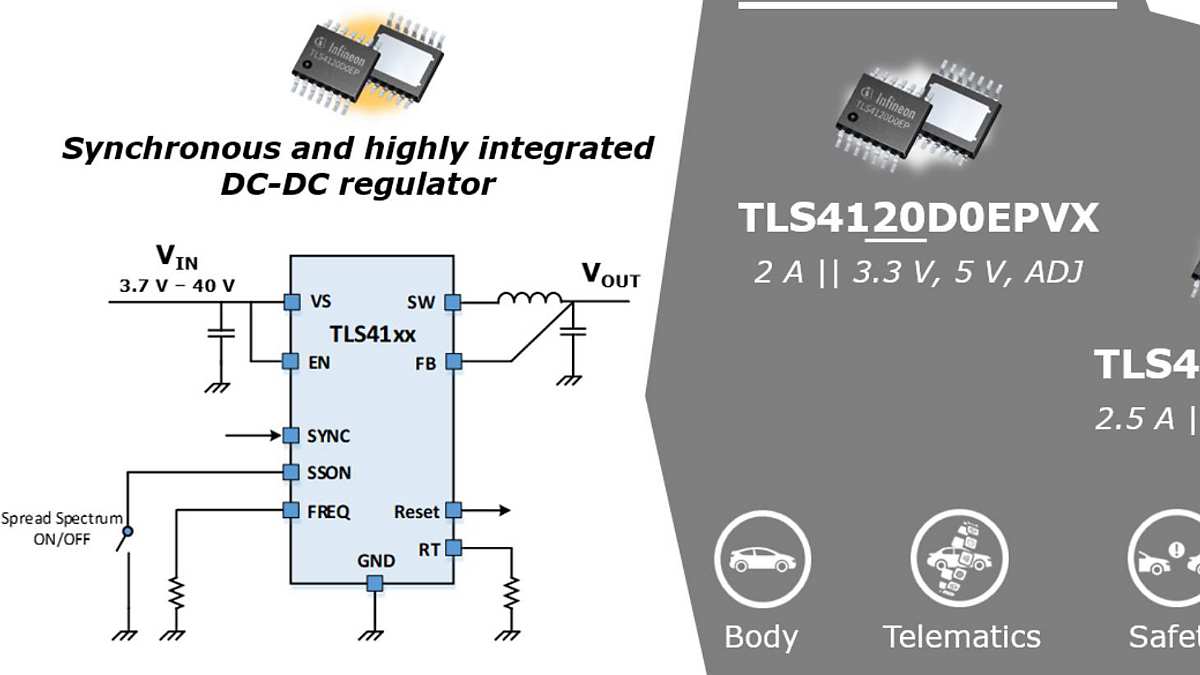

DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview
DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview
DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview
DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview DC-DC_Converter_Automotive_OPTIREG_TLS412x_family_overview
×
