TLS202B1MB V50

The TLS202B1MB V50 is a monolithic integrated fixed linear voltage post regulator for load currents up to 150 mA.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS202B1MB V50
TLS202B1MB V50
EA.
データシート

Product details

  • Currently planned availability until at least
    2037
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    290 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Post Regulator
  • ベース製品
    TLS202x1MBVxx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Post Regulator
  • 予算価格€/ 1k
    0.35
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    150 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    2.7 V to 18 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    3 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    50 µA
推奨
OPN
TLS202B1MBV50HTSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Regulates input voltage up to 18V to a fixed 5.0V output with ±3% precision. Suitable for low standby current applications with connection to preregulators. Enable/disable feature available. Packaged in small PG-SCT595. Protected against overload, short circuit, and overtemperature. Suitable for automotive applications. Also applicable for other 5.0V voltage stabilization needs.

機能

  • Output Voltage: 5.0 V
  • Output Voltage Accuracy of ±3 %
  • Output Currents up to 150 mA
  • Extended I/O V Op Range of 2.7 V to 18 V
  • Enable Functionality
  • Low Dropout Voltage: typ. 290mV
  • Very Low Current Consumption: typ. 50 μA
  • Very Low Shutdown Current: typ. 0.01 μA
  • Very High PSRR: typ. 63dB at 10 kHz
  • Output Current Limitation
  • Short Circuit protected

図

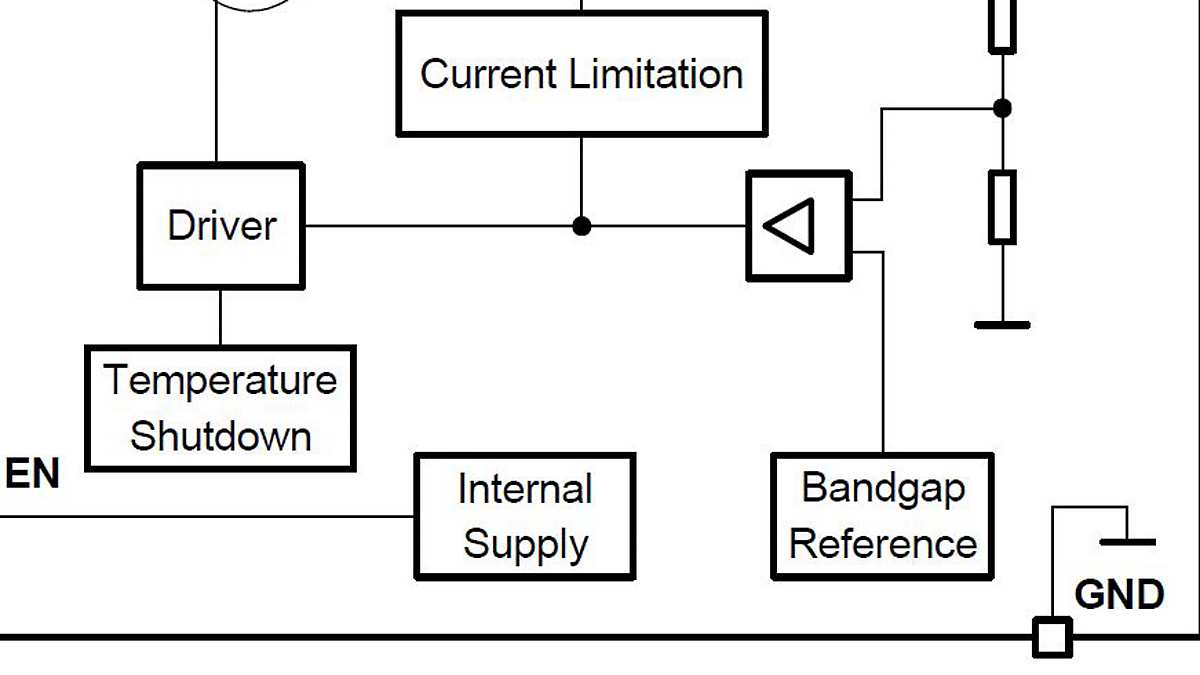

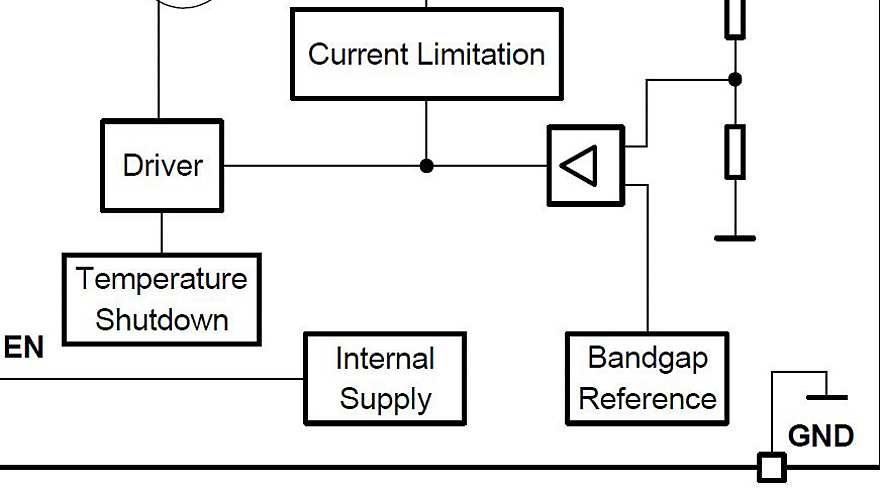

TLS20B1_Block-Diagram
TLS20B1_Block-Diagram
TLS20B1_Block-Diagram TLS20B1_Block-Diagram TLS20B1_Block-Diagram
TLS20B1_Block-Diagram TLS20B1_Block-Diagram TLS20B1_Block-Diagram
×
