TLF80511EJ V33

The TLF80511EJ V33 is a linear low dropout voltage regulator for load currents up to 400 mA with fixed output voltage (5V and 3.3V).
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF80511EJ V33
TLF80511EJ V33
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    130 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear High Performance
  • ベース製品
    TLF80511xx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    High Performance
  • 予算価格€/ 1k
    0.5
  • 出力電圧タイプ
    3.3 V
  • 出力電流 max
    400 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3.3 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    38 µA
推奨
OPN
TLF80511EJV33XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Input voltage up to 40V regulated to VQ,nom = 3.3V (±2% precision). TLF80511EJ V33 ideal for low operating currents (38µA) in battery-connected systems. Dropout voltage: 100mV (<100mA). Extended operating range from 3.3V. Suitable for automotive systems. Fast regulation concept with single 1µF output capacitor for stable regulation.

機能

  • Output Voltage 3.3 V
  • Output Voltage Precision ± 2 %
  • Output Current up to 400 mA
  • Ultra Low Current Consumption 38 µA
  • Low Dropout V 100 mV at 100 mA O/P I
  • Ext Operating Range Starting at 3.3 V
  • Small Output Capacitor 1 µF
  • Output Current Limitation
  • Overtemperature Shutdown
  • Suitable for Use in ATV Electronics
  • Wide Temp Range from -40 °C up to 150 °C

利点

  • Very Wide Input Voltage Range
  • Supports Voltage Cranking Application
  • Very Low Dropout

図

TLF80511_benefits
TLF80511_benefits
TLF80511_benefits TLF80511_benefits TLF80511_benefits

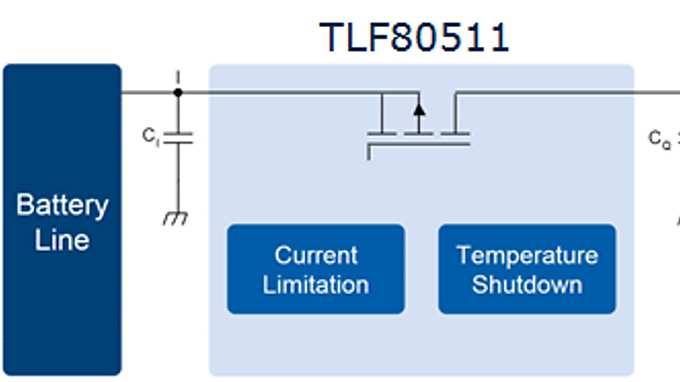

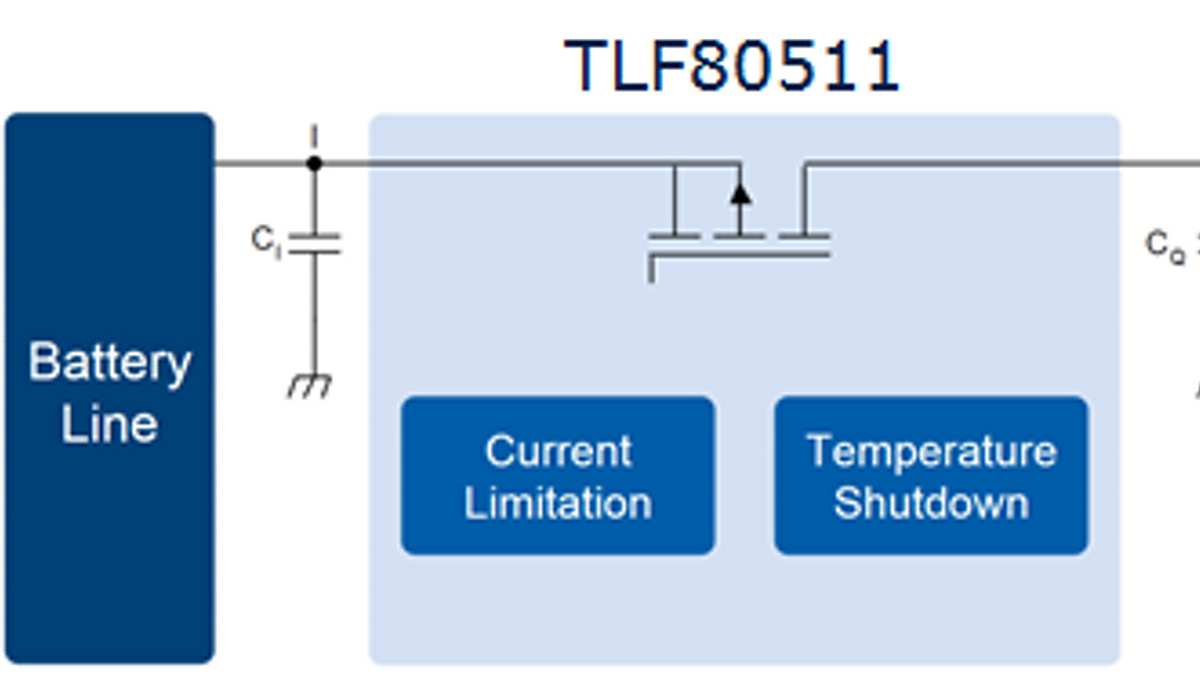

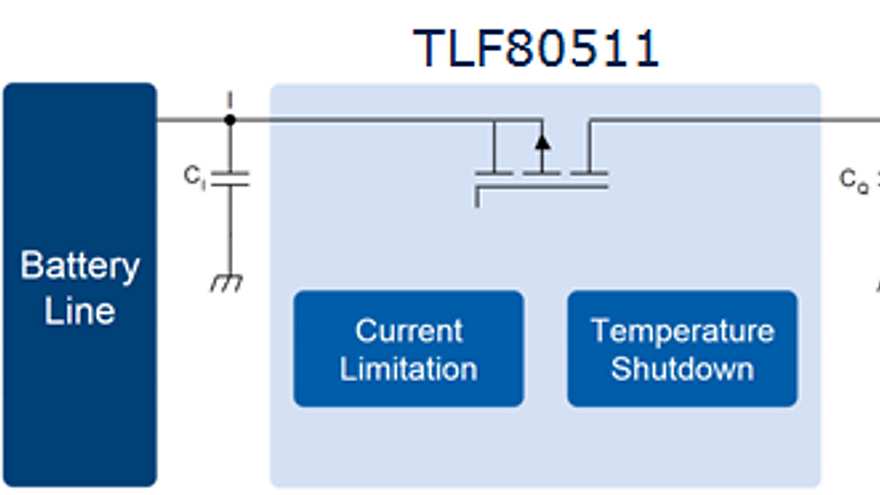

TLF80511_application TLF80511_application TLF80511_application
TLF80511_application TLF80511_application TLF80511_application
TLF80511_benefits TLF80511_benefits TLF80511_benefits
×
