TLF4477-3LA

Active antenna supply. Linear voltage regulator with integrated current sense.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF4477-3LA
TLF4477-3LA
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • ウォッチドッグ
    no
  • ステータス出力
    yes
  • ドロップアウト電圧
    350 mV
  • パワーグッド
    no
  • ベース製品
    TLF4x77
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Application Specific -Antenna
  • 出力電圧タイプ
    adj.
  • 出力電流 max
    300 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    835 µA
推奨
OPN
TLF44773LAXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSON-14
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSON-14
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLF4477-3LA is a versatile dual channel low drop out voltage regulator that can efficiently cater to the needs of standard active antennas like FM/AM, DAB, XM, and SIRIUS. Its adjustable output voltage, current monitoring, comprehensive fault indication, and the ability to independently disable outputs for power conservation make it a reliable and flexible solution for various applications in the automotive and communication domains.

機能

  • Integrated current monitor
  • Overvoltage, overtemperature
  • Adjustable output voltage
  • Output current up to 300 mA
  • Adjustable output current limitation
  • Very low current consumption
  • Stable ceramic output capacitor of 1 μF
  • Wide input voltage range going up to 40V
  • Reverse current protection
  • Reverse polarity protection
  • Short circuit protection

利点

  • Robust protection features
  • Wide input operation&temperature range
  • Integrated current monitor

用途

図

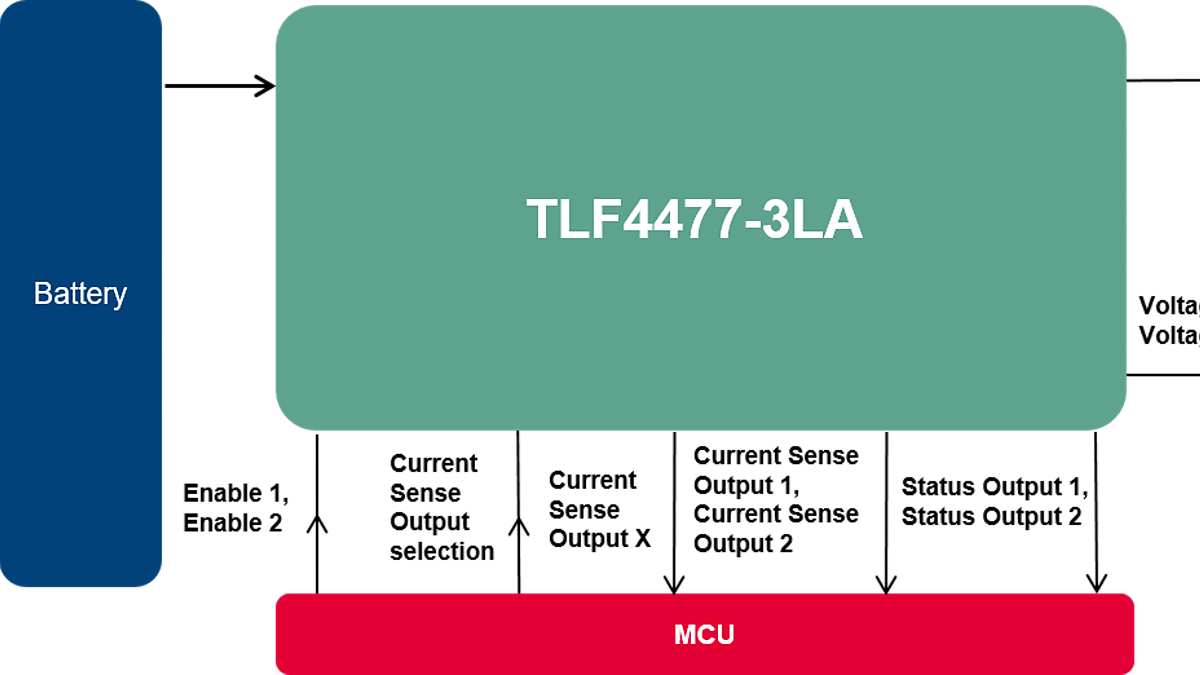

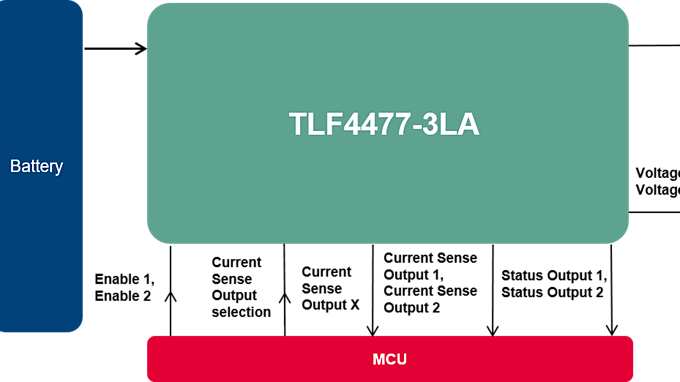

TLF4477-3LA-for-website_2
TLF4477-3LA-for-website_2
TLF4477-3LA-for-website_2 TLF4477-3LA-for-website_2 TLF4477-3LA-for-website_2
TLF4477-3LA-for-website_2 TLF4477-3LA-for-website_2 TLF4477-3LA-for-website_2

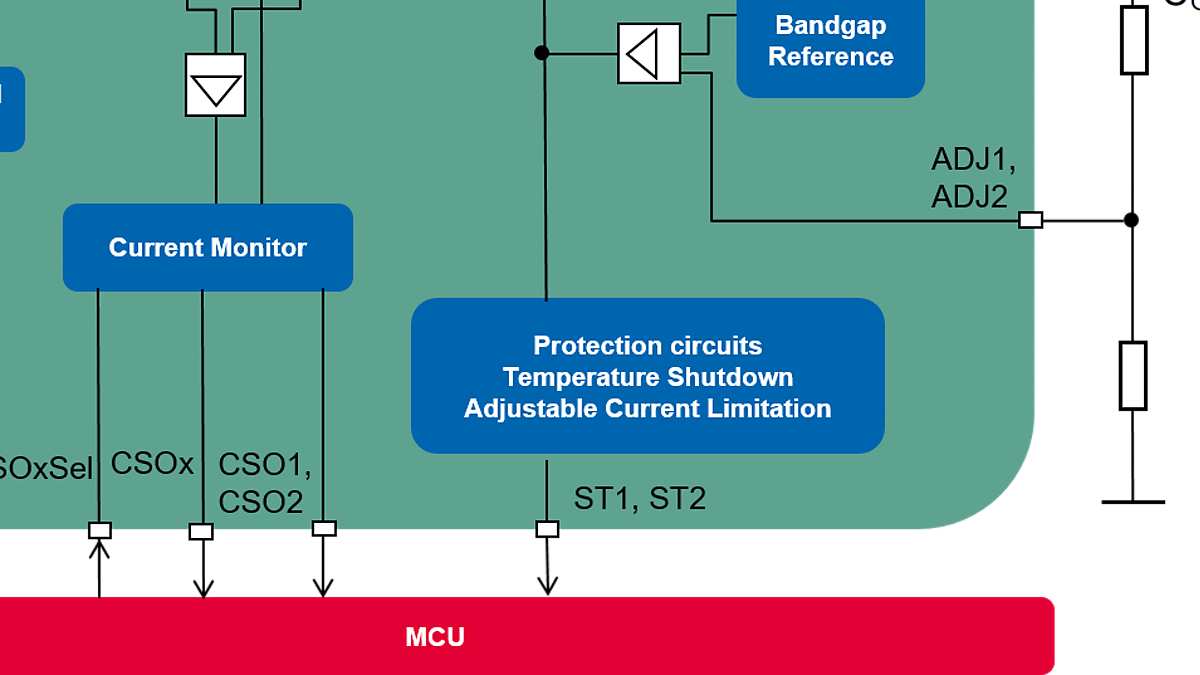

TLF4477-3LA-Application-Schematic-for-Website_1 TLF4477-3LA-Application-Schematic-for-Website_1 TLF4477-3LA-Application-Schematic-for-Website_1
TLF4477-3LA-Application-Schematic-for-Website_1 TLF4477-3LA-Application-Schematic-for-Website_1 TLF4477-3LA-Application-Schematic-for-Website_1
×
