TLF35584QVHS1

The TLF35584QVHS1 is a multiple output system supply for safety-relevant applications supplying 5 V-μC, transceivers, and sensors by an efficient and flexible pre-/post-regulator concept over a wide input voltage range.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF35584QVHS1
TLF35584QVHS1
EA.
データシート

Product details

  • Compatible Microcontrollers
    AURIX TC2x, TC3x, TRAVEO T1G
  • Iout max
    200 mA, 600 mA, 150 mA, 10 mA, 1300 mA
  • Iq
    70 µA
  • ISO 26262
    ASIL-D
  • VQ (マルチ)
    5.8 V, 5.0 V
  • ウォッチドッグ
    Window-WD, Functional-WD
  • パッケージ
    PG-VQFN-48
  • ベース製品
    TLF35584QVHSx
  • リセット
    yes
  • レギュレーター タイプ
    Buck-boost
  • 備考
    ISO 26262-compliant, Grade 0, Safety Features, Automotive Safety PMIC , companion power IC for Aurix™ MCU and peripherals, Buck/Boost PreReg, 3 linear PostRegs (µC, RefLDO, TRX), 2 tracker, StBy-LDO
  • 分類
    ISO 26262-compliant
  • 動作温度
    -40 °C to 175 °C
  • 動作電圧
    3 V to 40 V
  • 対象アプリケーション
    Safe Control, Safe Computing
  • 有効 (=禁止)
    yes
  • 製品グループ
    PMIC
  • 許容範囲
    2%
  • 認定
    Automotive
  • 過電圧保護
    yes
推奨
OPN
TLF35584QVHS1XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLF35584 offers wide frequency range for efficiency and small filters. It has a dedicated reference regulator for ADC and sensor supplies. Its flexible features suit numerous applications. It supports ASIL-D with Microcontrollers (μCs). Available in small VQFN-48 package. Contact sales or TAC for details. Featured on Hitex ShieldBuddy AURIX™ TC375.

利点

  • Extended lifetime in a leadless and smaller package
  • Efficiency and flexibility
  • Enables ASIL-D on system level
  • Easy ISO26262 implementation by full documentation set

  • Extended Lifetime

    • Enable target Grade 0, up to 1000h HTOL at Tj = 175°C
    • Capability to go beyond Grade 0

  • Pre-/post-regulator concept: boost and buck/LDOs and trackers for

    • μC (main, ADC/reference, StBy)
    • Transceivers
    • Sensors

  • Integration of functional safety (features supporting ASIL-D)

    • UV/OV-monitoring
    • Flexible watchdogs
    • Error-monitoring
    • Safe state controller with 2 outputs
    • BIST

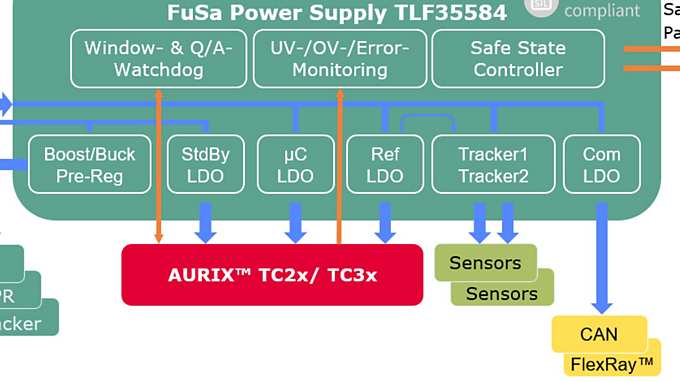

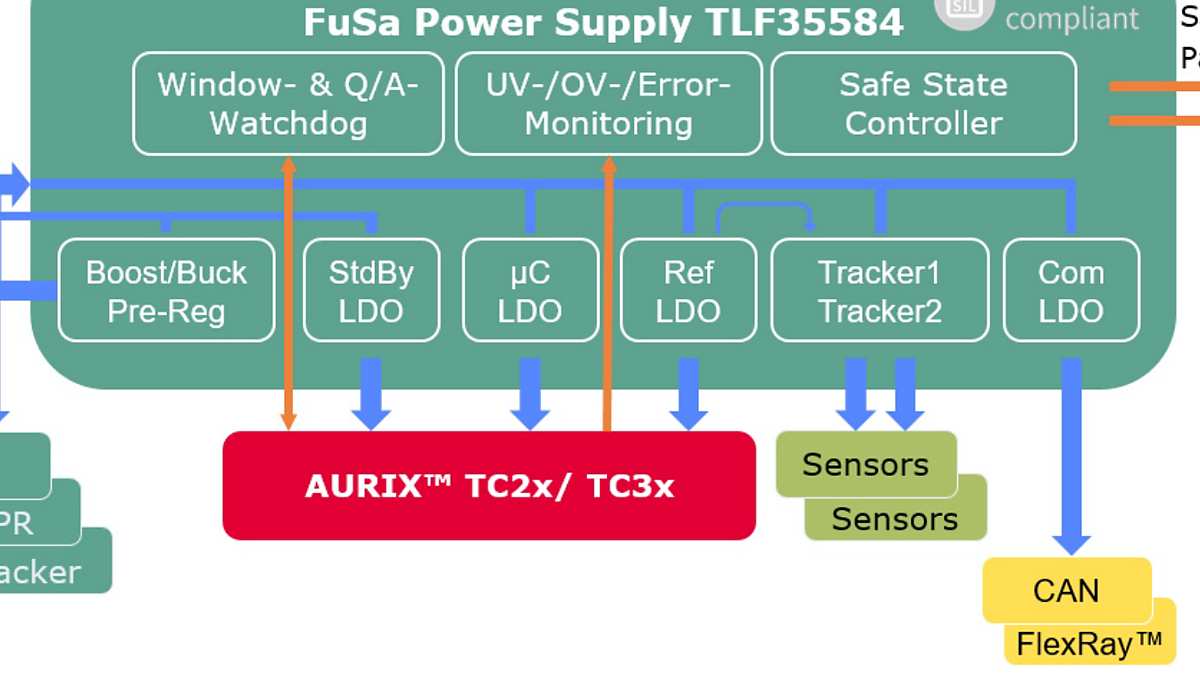

図
