TLF30682QVS01

The TLF30682QVS01, member of the OPTIREG™ PMIC-family, is a multi-rail supply for ADAS-applications.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF30682QVS01
TLF30682QVS01
EA.
データシート

Product details

  • Compatible Microcontrollers
    AURIX TC2x, TC3x, TRAVEO T1G
  • Currently planned availability until at least
    2039
  • Iout max
    2000 mA, 250 mA, 3500 mA
  • Iq
    11 µA
  • ISO 26262
    QM
  • VQ (マルチ)
    0.9 V - 1.3 V, 5.0 V, 3.3 V
  • ウォッチドッグ
    Window-WD
  • パッケージ
    PG-VQFN-48
  • ベース製品
    TLF3068xQV
  • リセット
    yes
  • レギュレーター タイプ
    Buck-boost
  • 備考
    battery connected Buck (PreReg PoL), PostReg Boost for transceivers, PostRegs Buck for µC-core, Window-Watchdog, UV/OV-monitoring of all internal supplies and two external domains (independent bandgap reference), Automotive PMIC, companion power IC for Aurix™ MCU and peripherals
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    4 V to 35 V
  • 対象アプリケーション
    Safe Computing, Safe Control
  • 有効 (=禁止)
    yes
  • 製品グループ
    PMIC
  • 許容範囲
    2%
  • 認定
    Automotive
  • 過電圧保護
    yes
推奨
OPN
TLF30682QVS01XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLF30682QVS01: Efficient pre-/post-regulator, wide input range. High frequency buck (3.3V/3.5A) with integrated switches. SMPR-buck (0.9V-1.3V/2.0A) for core/memory. SMPR-boost (5V/0.25A) for transceiver. Minimized external components. Under-/over-voltage monitoring, flexible watchdog. Automotive qualified, thermally enhanced VQFN-48. Optimized for 76-79GHz radar. Works with RXS8161PL MMIC, TC35xTA µC, TLE9250VLE. Easy implementation.

機能

  • Concept:Buck/SMPR-Buck&SMPR-BoostµC
  • Core or memory
  • Transceivers
  • UV/OV-monitoring for integrated rails
  • UV/OV-monitoring for external rails
  • Flexible watchdog

利点

  • High efficiency and flexibility
  • Minimized PCB: Fewer Components
  • Optimize costs min external components

図

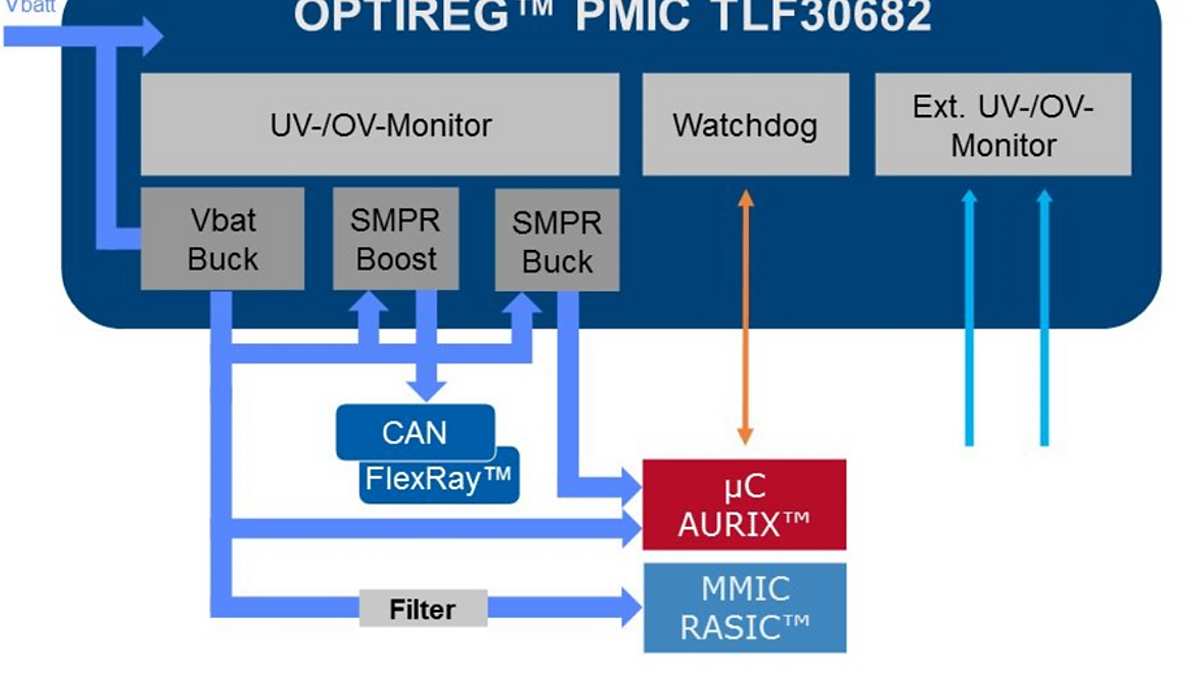

TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture
TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture
TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture
TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture TLF30682QVS01Radar_QM_ASIL-B_Supply_Architecture
×
