TLF30681QVS01

生産終了
The TLF30681QVS01 is a multi-rail supply for ADAS-applications like 77GHz short range radar, 24GHz radar, and 60GHz radar (e.g. In-cabin sensing).
データシート
パッケージ
ボード
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF30681QVS01
TLF30681QVS01
代替品
データシート

Product details

  • Currently planned availability until at least
    n.a
  • Iout max
    1000 mA, 250 mA, 2300 mA
  • Iq
    11 µA
  • ISO 26262
    QM
  • VQ (マルチ)
    5.0 V, 0.9 V - 1.3 V, 3.3 V
  • ウォッチドッグ
    Window-WD
  • パッケージ
    PG-DSO-14
  • ベース製品
    TLF3068xQV
  • リセット
    yes
  • レギュレーター タイプ
    Buck-boost
  • 備考
    PostReg Boost for transceivers, PostRegs Buck for µC-core, Window-Watchdog, UV/OV-monitoring of all internal supplies and two external domains (independent bandgap reference), Automotive PMIC, companion power IC for Aurix™ MCU and peripherals, battery connected Buck (PreReg PoL)
  • 分類
    n.a
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    4 V to 35 V
  • 対象アプリケーション
    Safe Control, Safe Computing
  • 有効 (=禁止)
    yes
  • 製品グループ
    PMIC
  • 許容範囲
    2%
  • 認定
    Automotive
  • 過電圧保護
    yes
OPN
TLF30681QVS01XUMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The TLF30681QVS01 utilizes an efficient pre-/post-regulator concept across a wide input voltage range. It features a high switching frequency battery-connected synchronous buck, an integrated synchronous SMPR-buck, and an asynchronous SMPR-boost. The device also includes under-/over-voltage monitoring, a flexible watchdog concept, and is optimized for 76-77GHz short-range radar applications within Infineon’s radar chipset.

機能

  • Pre
  • / Post-regulator concept:
  • Buck / SMPR-Buck & SMPR-Boost
  • µC or MMIC or DSP
  • Core or memory
  • Transceivers
  • UV/OV-monitoring for integrated rails
  • UV/OV-monitoring for external rails
  • Flexible watchdog

利点

  • High efficiency and flexibility
  • Wide temperature range
  • Reduced number of external components for minimized PCB-area
  • Minimized values external components for cost optimization

用途

図

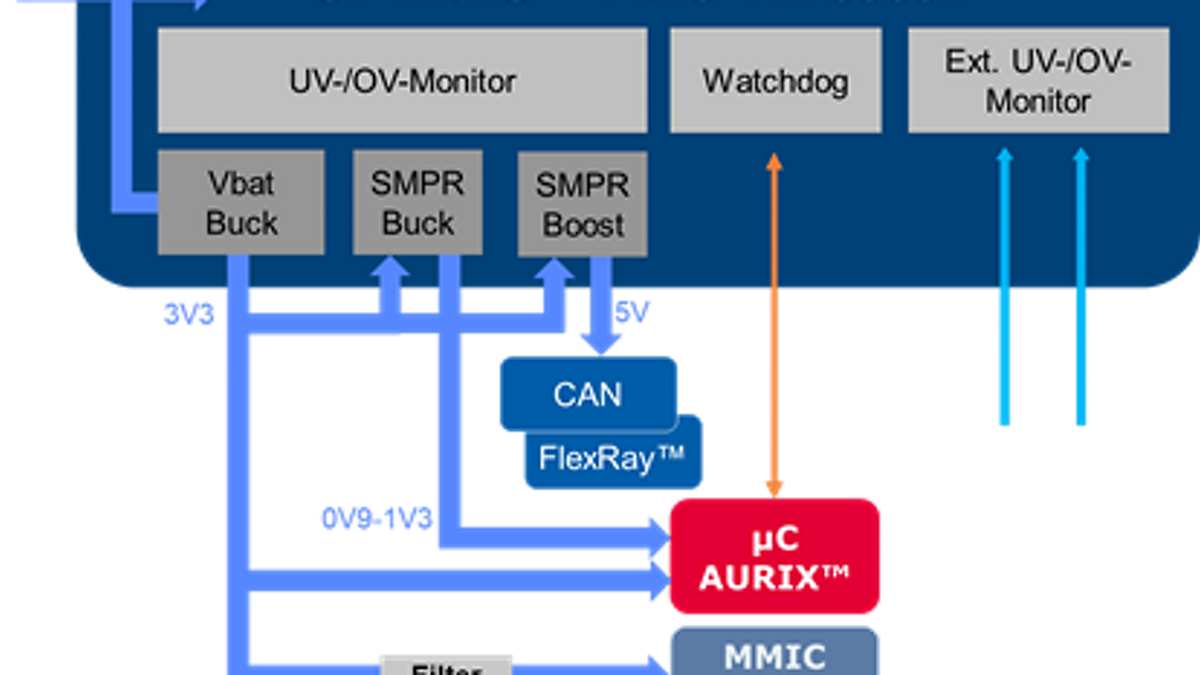

OPTIREG_PMIC_TLF30681
OPTIREG_PMIC_TLF30681
OPTIREG_PMIC_TLF30681 OPTIREG_PMIC_TLF30681 OPTIREG_PMIC_TLF30681
OPTIREG_PMIC_TLF30681 OPTIREG_PMIC_TLF30681 OPTIREG_PMIC_TLF30681
×
