TLE9562-3QX

MOTIX™ TLE9562-3QXは、電源、通信インターフェース、複数のハーフブリッジを統合した多機能システムICです
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9562-3QX
TLE9562-3QX
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • ウェイクアップ入力
    Wake Pins, CAN, LIN
  • ゲート電流 max
    100 mA
  • トランシーバ
    1 x CAN PN
  • ファミリー
    MOTIX™ motor system ICs (SBC)
  • 分類
    ISO26262-ready
  • 制御インターフェース
    SPI
  • 温度
    -40 °C to 150 °C
  • 認定
    Automotive
  • 電圧レギュレータ出力 ((VCC1))
    5V / 250 mA
  • 電源電圧絶対最大定格
    40 V
  • 電源電圧
    5.5 V to 28 V
推奨
OPN
TLE95623QXXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

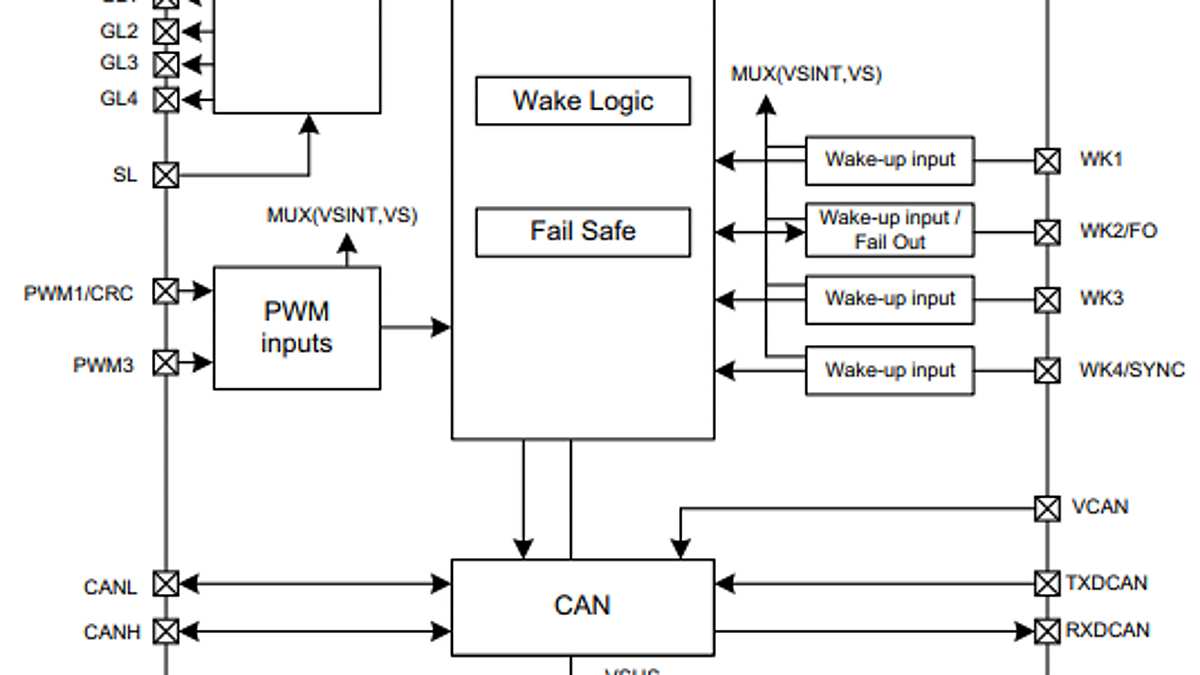

このデバイスは、5Vの低ドロップアウト電圧レギュレータ、CAN FDをサポートする1つのHS-CANトランシーバー、CANパーシャルネットワーキング(を含む)を統合しています。FDトレラントモード)、1つのLINトランシーバー、DCモーター制御用の4つのハーフブリッジ、および1つの32ビットシリアルペリフェラルインターフェース(SPI)を備えています。このデバイスは、診断および監視機能を提供し、ISO 26262に対応しています。

機能

  • 低損失電圧レギュレータ 5V, 250 mA
  • CAN トランシーバ対応 N チャネル
  • ゲート ドライバ CAN FD
  • LIN トランシーバ対応 LIN2.2/SAEJ2602
  • 4 つのハイサイド出力 7 Ω typ
  • 2 つの PWM 入力
  • アクティブ・フリーホイール
  • 最大 25 kHz の PWM 周波数
  • 32 ビット SPI と CRC>
  • 診断および監視機能付き

利点

  • 統合により
  • >Efficient MOSFETプリチャージ制御><<
  • 認定AEC-Q100/101 for Auto
