TLE94112ES

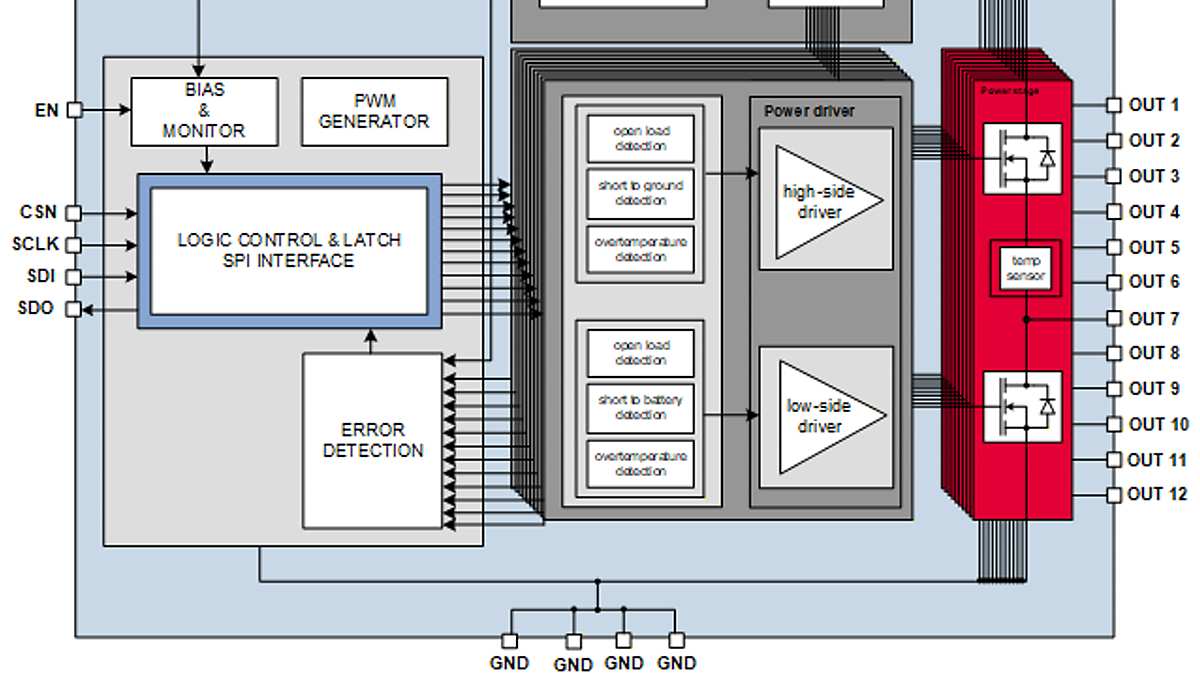

MOTIX™ TLE94112ESは、特に自動車のモーションコントロールアプリケーション向けに設計された保護された12倍ハーフブリッジドライバです
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE94112ES
TLE94112ES
データシート

Product details

  • Currently planned availability until at least
    2037
  • ID(lim)(マルチ)
    12 x 0.9A
  • Iq
    0.6 µA
  • RDS (on) (マルチ)
    850 mOhm
  • RDSON_H(標準)
    850 mΩ
  • RDSON_L(標準)
    850 mΩ
  • インヒビット
    Yes
  • 保護
    SC, OT, UV, OV, OL
  • 動作電圧
    5.5 V to 20 V
  • 実装
    SMT
  • 技術
    MOTIX™ Bridge
  • 温度
    - 40°C - 150°C
  • 診断
    OC, TW, TSD, PSF, OL, SPI_ERR, NPOR
  • 認定
    Automotive
  • 過電流検出 min
    0.9 A
  • 電源電圧絶対最大定格
    40 V
推奨
OPN
TLE94112ESXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
当社のファミリは、3〜12出力とダイレクト/SPIインターフェースを備えたハーフブリッジドライバを提供しています。DCモータ負荷のシーケンシャルおよびパラレル動作用に設計されており、16ビットSPIインターフェースを介してフォワード/リバース/ブレーキ/ハイインピーダンスモードをサポートします。診断機能と低静止電流により、車載アプリケーションに最適です。コンパクトなPG-TSDSO-14パッケージは、熱効率とコスト削減を保証します。

機能

  • 12のハーフブリッジ電力出力
  • スリープモードでの非常に低い消費電力
  • 3.3V/5Vヒステリシス
  • 過負荷のすべての出力
  • 独立して診断可能な出力
  • オン<状態での負荷診断/li>
  • 16ビット標準SPIインターフェース
  • グローバルエラーフラグ
  • PWM対応出力による高速診断、80Hz
  • 過熱事前警告および保護
  • 過電圧および低電圧ロックアウト

利点

  • 外付けMOSFET不要
  • スリープモードでの低消費電力
  • システムコストを削減し、PCBフットプリントを小さく
  • 最大11個のモーター
  • 事前診断機能
  • OUT 1 & 2はHS負荷
  • グローバルエラーフラグによる高速診断
