TLE94108ES
Active and preferred
RoHS対応
鉛フリー

TLE94108ES

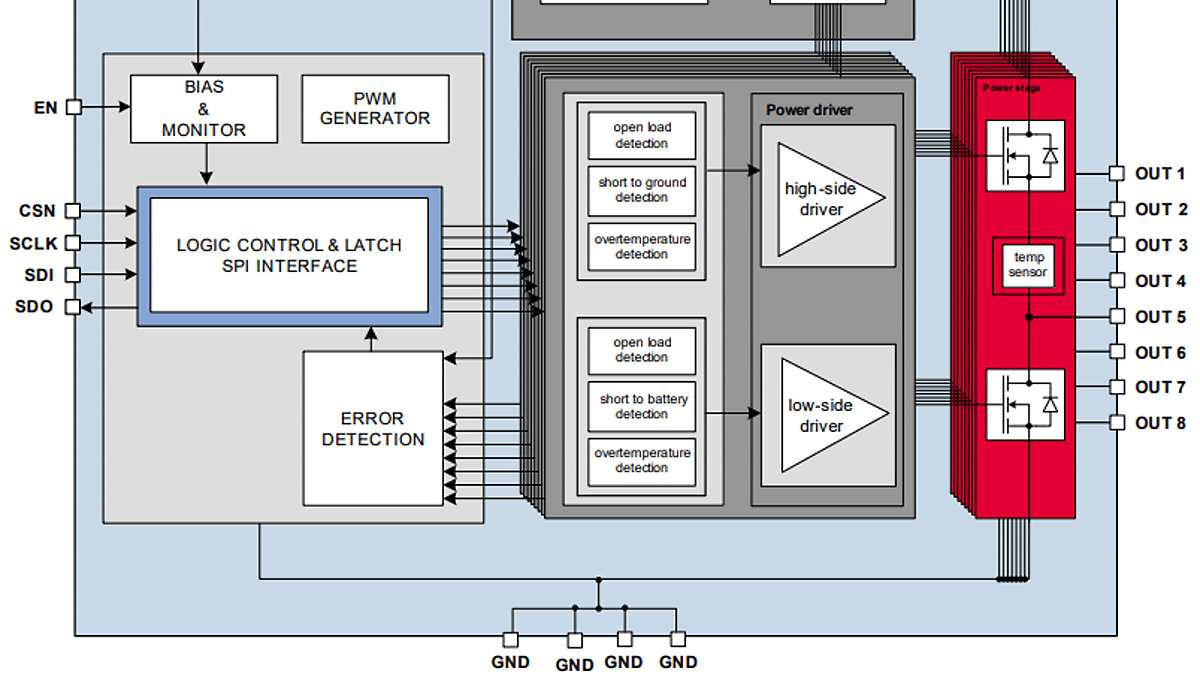

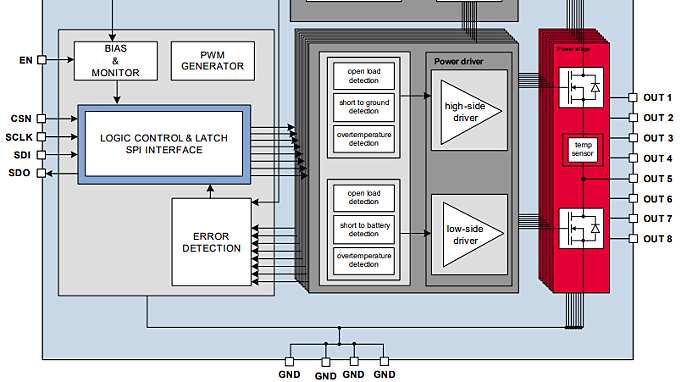

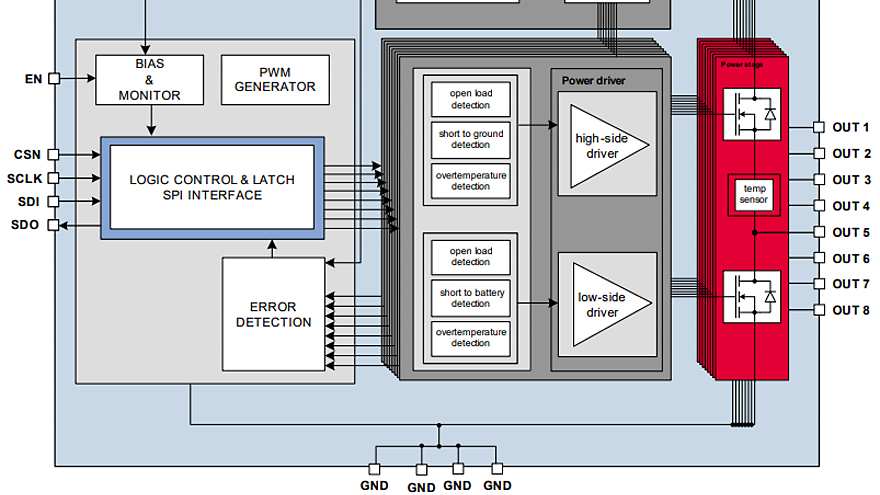

The MOTIX™ TLE94108ES is a protected eight-fold half-bridge driver designed especially for automotive motion control applications
データシート
パッケージ
ボード
ソフトウェア
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE94108ES
TLE94108ES
個.
データシート

製品仕様情報

  • Currently planned availability until at least
    2037
  • RDSON_H(標準)
    850 mΩ
  • RDSON_L(標準)
    850 mΩ
  • ファミリー
    MOTIX™ multi half-bridge ICs
  • 分類
    QM
  • 制御インターフェース
    16-bits SPI
  • 温度 範囲
    -40 °C～150 °C
  • 認定
    Automotive
  • 過電流検出 (最小)
    0.9 A
  • 電源電圧絶対最大定格
    40 V
  • 電源電圧 範囲
    5.5 V～20 V
推奨
OPN
TLE94108ESXUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TSDSO-24
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TSDSO-24
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
Our family offers half-bridge drivers with 3 to 12 outputs and direct/SPI interfaces. Designed for sequential and parallel operation of DC motor loads, they support forward/reverse/brake/high impedance modes via a 16-bit SPI interface. With diagnosis features and low quiescent current, it's perfect for automotive applications. The compact PG-TSDSO-14 package ensures thermal efficiency and cost reduction.

特長

  • Eight half-bridge power outputs
  • Low 0.2 µA quiescent current
  • 3.3V/5V input with hysteresis
  • 16-bit SPI for control & diagnosis
  • Overload & short circuit protection
  • Independent output diagnosis
  • Open load ON-state diagnostics
  • Fast global error flag
  • Overtemperature protection
  • Over/Undervoltage lockout
  • Cross-current protection
  • PWM capable outputs for frequencies 80Hz

利点

  • No external MOSFETs needed
  • Low power consumption in sleep mode
  • Reduce system cost, small PCB footprint
  • Driving schemes for up to 11 motors
  • Advance diagnosis features
  • OUT 1 & 2 optimized for driving HS loads
  • Fast diagnosis with global error flag
