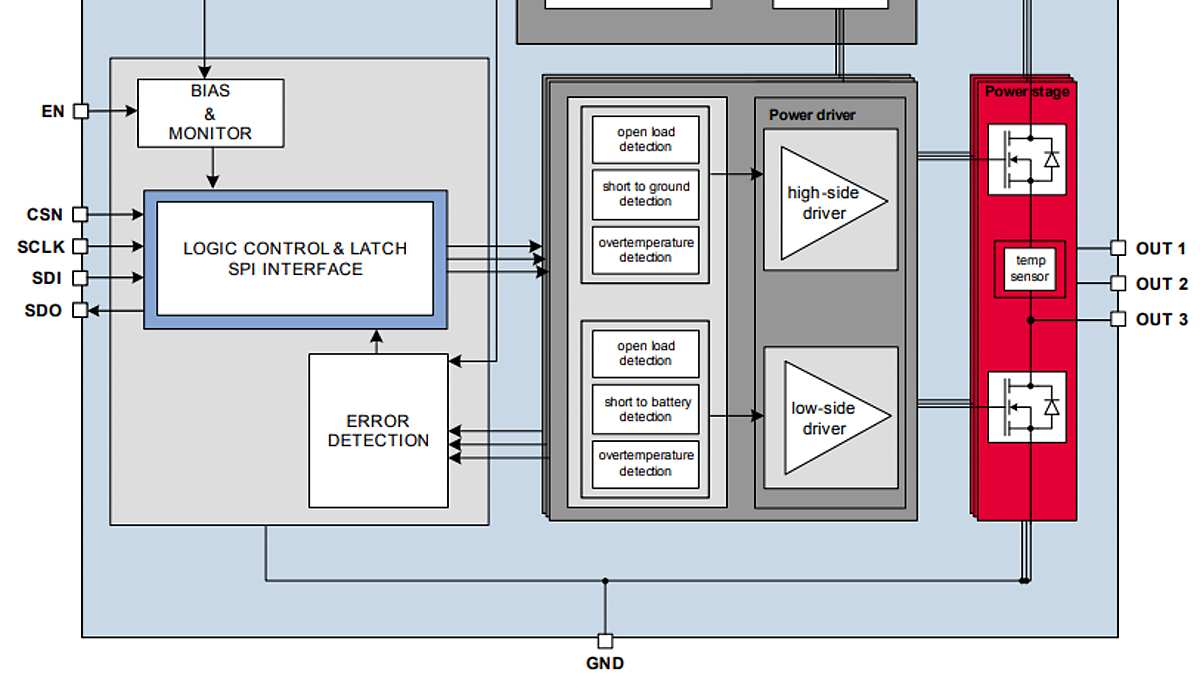

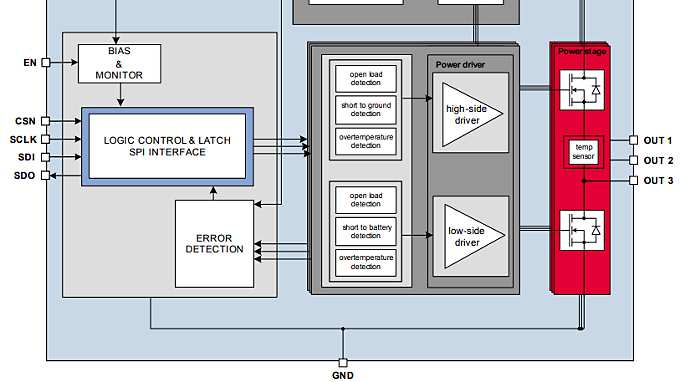

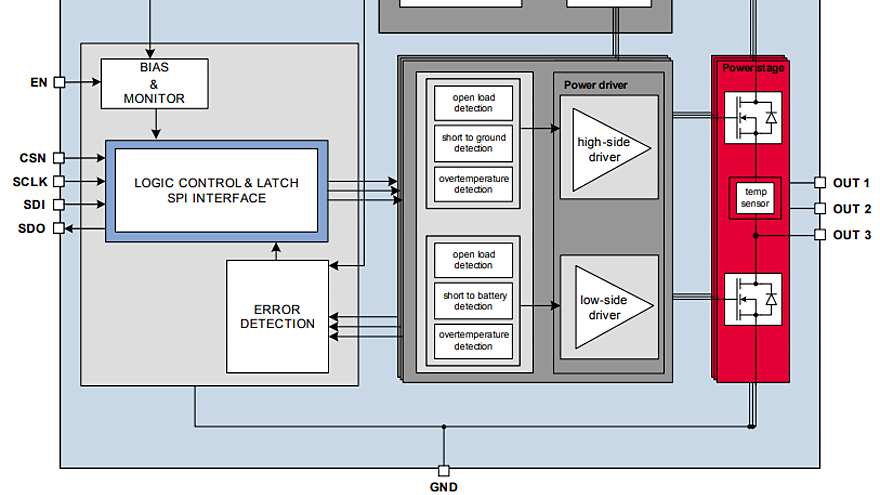

TLE94103EP

MOTIX™ TLE94103EPは、車載アプリケーションで小型DCモータを駆動するために設計された保護された3つ折りハーフブリッジドライバです
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE94103EP
TLE94103EP
EA.
データシート

Product details

  • Currently planned availability until at least
    2037
  • RDSON_H(標準)
    850 mΩ
  • RDSON_L(標準)
    850 mΩ
  • 認定
    Automotive
  • 過電流検出 min
    0.9 A
  • 電源電圧絶対最大定格
    40 V
推奨
OPN
TLE94103EPXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
当社のファミリは、3〜12出力とダイレクト/SPIインターフェースを備えたハーフブリッジドライバを提供しています。DCモータ負荷のシーケンシャル動作用に設計されており、16ビットSPIインターフェースを介して順方向/逆方向/ブレーキ/高インピーダンスモードをサポートします。診断機能と低静止電流により、車載アプリケーションに最適です。コンパクトなPG-TSDSO-14パッケージは、熱効率とコスト削減を保証します。

機能

  • 3つのハーフブリッジ電力出力
  • スリープモードでの非常に低い消費電力
  • 3.3V/5Vヒステリシス
  • 短絡保護
  • 独立して診断可能な出力
  • <グローバルエラーフラグ>
  • 過熱事前警告および保護による高速診断
  • 過電圧および低電圧ロックアウト
  • クロスカレント保護

利点

  • 外付けMOSFET不要
  • スリープモードでの低消費電力
  • システムコストを削減し、PCBフットプリントを小さく
  • 最大11個のモーター
  • 事前診断機能
  • OUT 1 & 2はHS負荷
  • グローバルエラーフラグによる高速診断
