TLE92464EDHP

TLE92464EDHP is a high accuracy flexible, monolithic 4 channel solenoid driver IC designed for control of 4 linear solenoids in automatic transmission
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE92464EDHP
TLE92464EDHP
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • RDS (on) (マルチ)
    115 mOhm
  • SPI
    32 Bit
  • チャネル
    4
  • 備考
    4, 4 Channel High Accuracy Integrated Constant Current Control IC
  • 出力電流
    1.5 A
  • 分類
    ISO 26262-compliant
  • 動作電圧
    4 V to 40 V
  • 静止電流
    0.01mA
推奨
OPN
TLE92464EDHPXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-36
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLE92464EDHP surpasses the TLE92464ED with enhanced accuracy: <±3 mA initially and <±0.8% including aging up to 1200 mA. It supports target currents from 0 to 1500mA with 15-bit resolution, and dither currents up to 1800mA. ISO 26262 compliant, it ensures ASIL safety and reduces external components with integrated transistors and current sensing resistors.

機能

  • High current control accuracy
  • ±3 mA up to 1200 mA
  • ±0.8% up to 1200 mA
  • ±1% up to 1500 mA
  • Four independent low side channels
  • Programmable setpoint from 0mA to 1.5A
  • Current in parallel channel mode 2.7A
  • Integrated dither generator
  • 15-bit current setpoint resolution
  • Integrated sense resistor RSHUNT =140 mΩ
  • Excellent immunity

利点

  • Streamlining TCU Calibration:Save Time
  • Full temp range up to 175°C
  • Excellent Battery Ripple Rejection
  • Excellent Battery Ripple Rejection
  • 6CH TLE92466ED: Family Concept
  • Maximize reuse vth TLE92464ED&TLE92466ED
  • Scalable solution
  • Integrated Power Devices
  • Optimize PCB layout
  • Implement current limit, slew rate

図

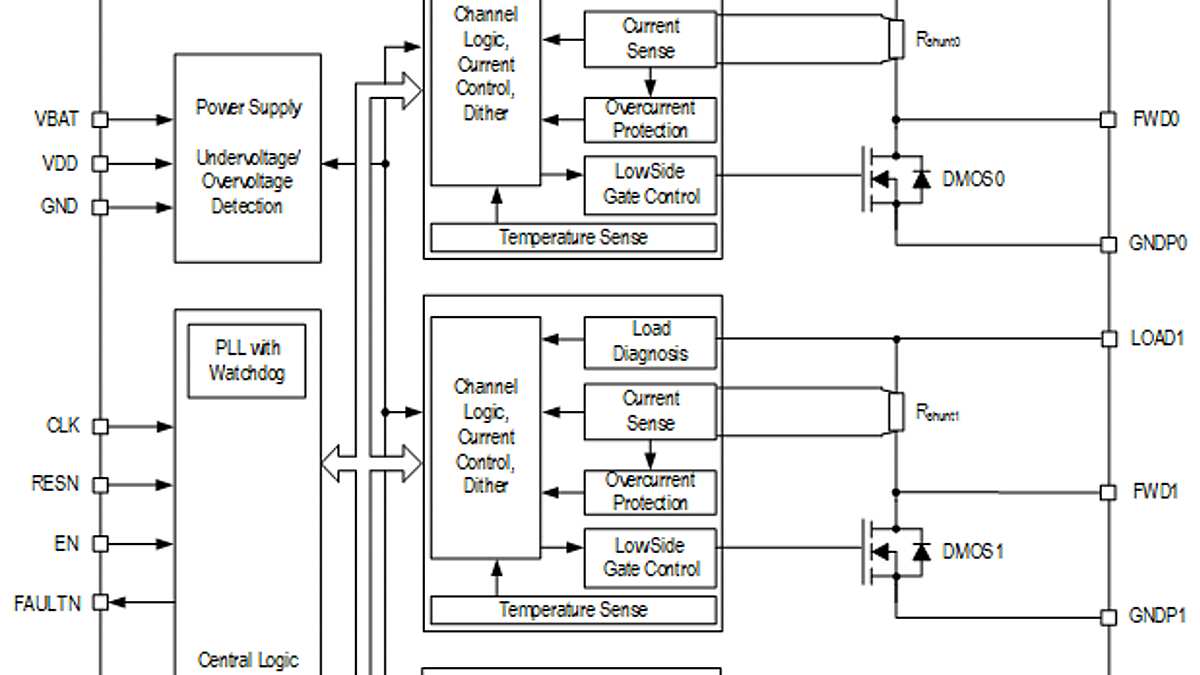

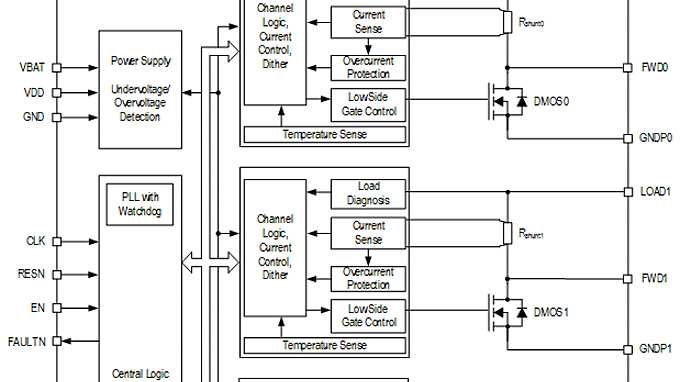

01 block diagram 4chx
01 block diagram 4chx
01 block diagram 4chx 01 block diagram 4chx 01 block diagram 4chx

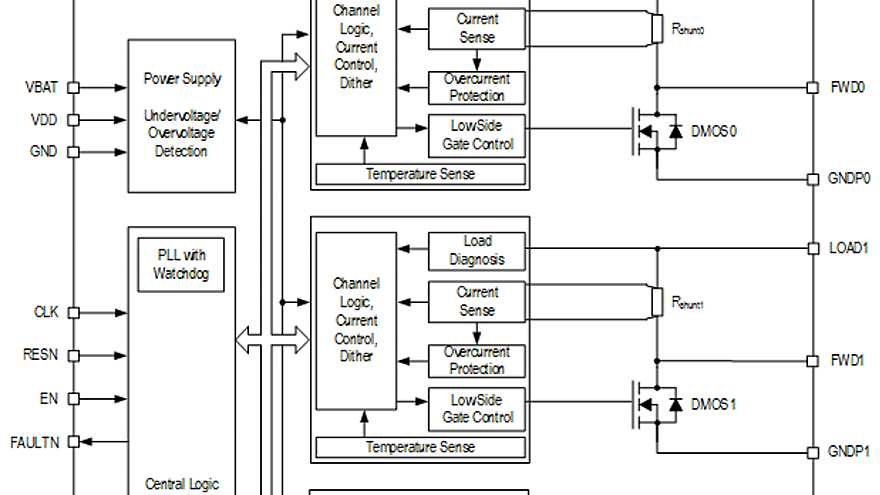

01_Block_diagram_4CHx 01_Block_diagram_4CHx 01_Block_diagram_4CHx
01_Block_diagram_4CHx 01_Block_diagram_4CHx 01_Block_diagram_4CHx
×
