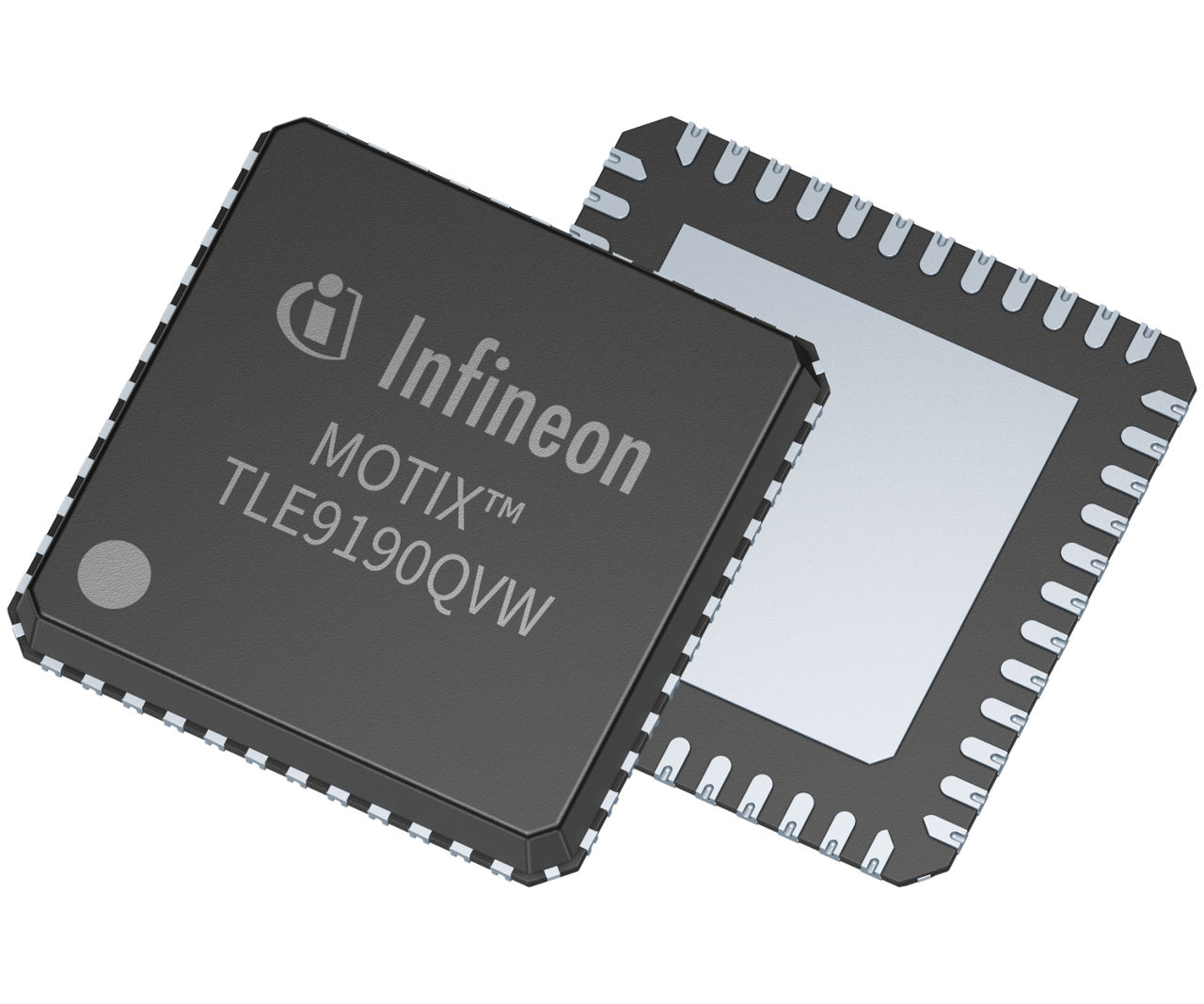

TLE9190QVW

新規
MOTIX™ TLE9190QVWは、車載用BLDCモーター制御向けのISO 26262準拠 (ASIL D) のゲートドライバICで、24 Vおよび48 Vのバッテリー電圧システムに対応しています。
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9190QVW
TLE9190QVW
データシート

製品仕様情報

  • コンフィギュレーション
    3-phase
  • ドライビング キャパシティ
    230 nC at 20 kHz
  • ファミリー
    MOTIX™ gate driver ICs for BLDC motors
  • 分類
    ISO 26262-compliant (ASIL D)
  • 制御インターフェース
    PWM, 32-bits SPI
  • 温度 (範囲)
    -40 °C ～ 175 °C
  • 認定
    Automotive
  • 電流検出アンプ
    3x CSA
  • 電源電圧 (範囲)
    9 V ～ 60 V
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
BLDCモーター向けのMOTIX™ TLE9190QVWゲートドライバICは、PWM入力による従来型のモーター制御コンセプトと、正確なシャント電流測定用の内蔵電流検出アンプ (3個) を備えています。アダプティブMOSFET制御機能により、EMC性能の向上、目標とするスイッチング時間の達成、電力損失を低減します。対象アプリケーションには、電動パワーステアリング (EPS) など、機能安全関連のBLDCまたはPMSMモータードライブ アプリケーションが含まれます。

特長

  • 6個のMOSFETを駆動、Qgtot = 230 nC/MOSFET
  • 供給電圧範囲: 9 V～60 V
  • 制限なしで0～100%のデューティサイクル
  • PWM入力によるモーター制御コンセプト
  • 内蔵電流検出アンプ (3個)
  • SPIによる拡張監視および診断
  • セルフテスト機能のサポート
  • 外部FETのパッシブ クランプ
  • 電流源制御出力段
  • VQFN-48 (7×7 mm2)

利点

  • 外付け部品点数の削減
  • システムコストの最適化
  • 設定可能なゲート電流シーケンサ
  • 設定可能な故障時の反応
  • 車載品質 (AEC-Q100)
  • 拡張温度範囲 (-40～175℃)
  • ISO 26262 FuSa準拠: ASIL D
